3D프린팅 소재의 표면 퀄리티는 어떻게 다를까?
출력 방식별 표면 조도를 한눈에 정리!
제작하려는 제품에 가장 적합한 방식을 찾을 수 있습니다.

Hardware Guide를 영상으로 시청해 보세요!

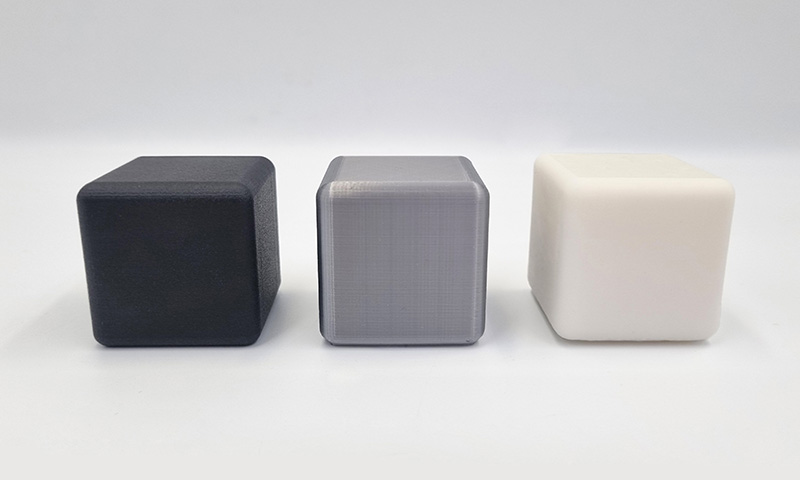

3D프린팅 표면 조도

혹시 3D프린팅 제작 상담 시 ‘표면 품질이 높다, 혹은 낮다’ 와 같은 설명을 들으신 적 있으신가요?
처음 제작을 의뢰하시는 분이라면 이 설명만으로는 아직 감이 안 오실 수 있습니다.
이번 하드웨어 가이드에서는 대표적인 3D프린팅 출력 방식별로 다양한 샘플을 보여드리면서,
‘3D프린팅 표면 조도’의 차이에 대해 자세히 설명드리겠습니다.







1) SLS

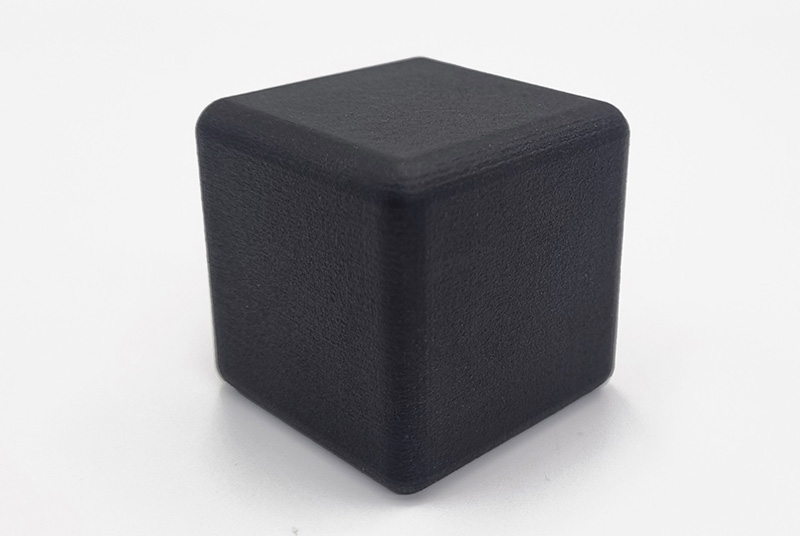

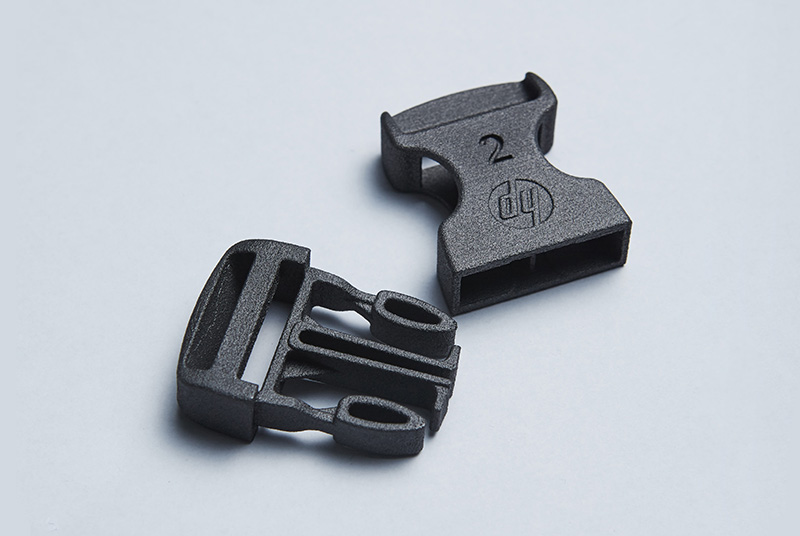

SLS 출력 샘플


SLS 출력 방식 ‘PA12’ 출력물 샘플입니다.
SLS 출력물은 표면에 오돌토돌한 모래무늬를 형성하고 있는 게 특징입니다.

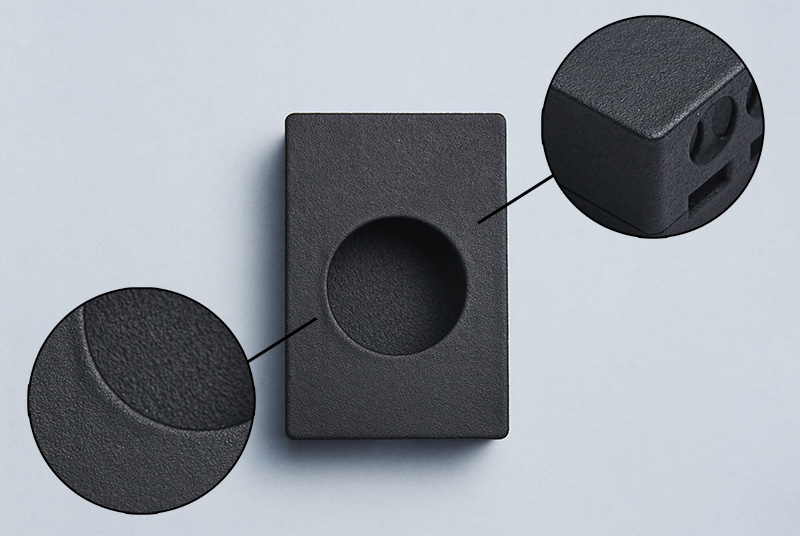

SLS 샘플 부분 확대


확대해서 봤을 때 육안으로는 레이어가 거의 보이지 않습니다.
SLS 프린팅은 파우더에 레이저를 쏘아 소결하는 출력 방식입니다.

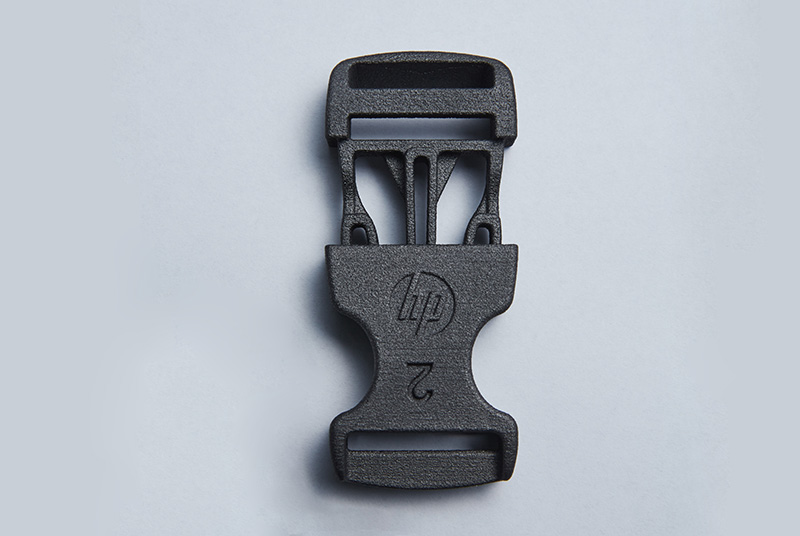

SLS 출력 샘플


그 과정에서 생긴 모래무늬 때문에 완전히 매끈한 면은 아니지만,
정교한 출력이 가능하고 내구성이 좋아 주로 워킹 목업으로 활용되고 있습니다.

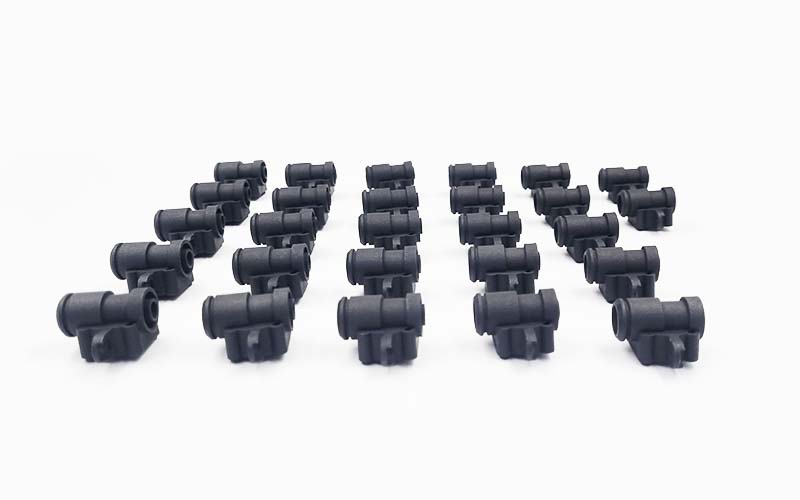

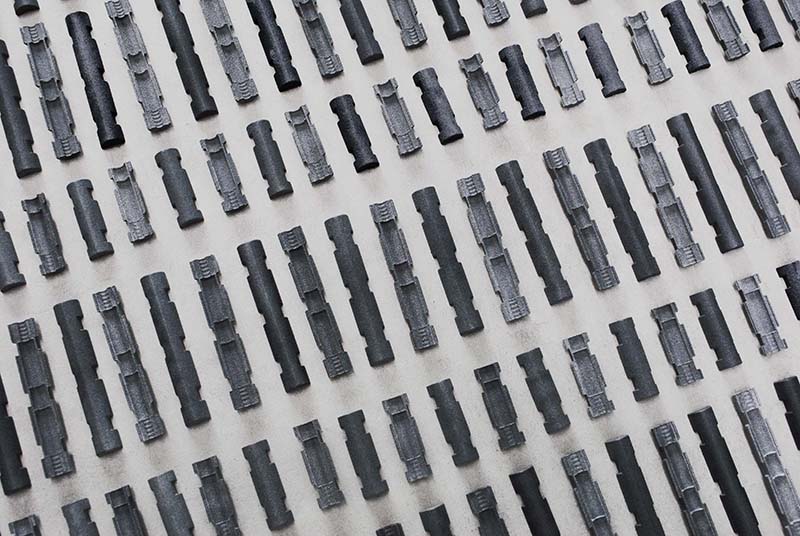

SLS 소량 양산 사례


높은 퀄리티 덕분에 시제품만이 아닌 실사용 제품을 양산하는 데에 활용되기도 합니다.




2) SLA

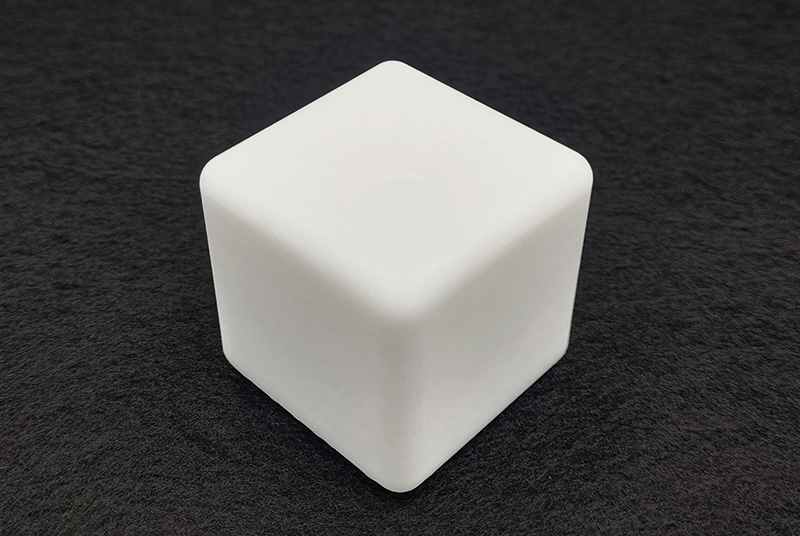

SLA 출력물 샘플



SLA 출력물 샘플입니다.
레진을 소재로 출력하는 SLA 출력물은 3D프린팅 방식 중 가장 매끈한 표면을 가지고 있습니다.

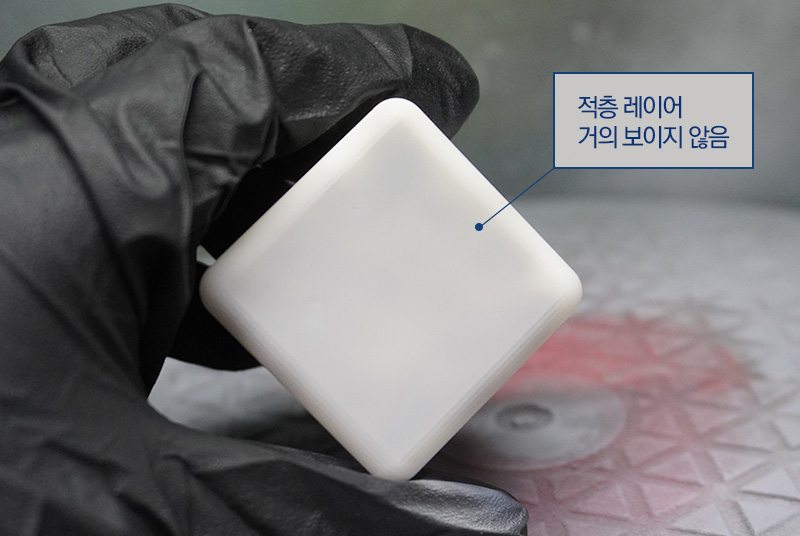

SLA 샘플 표면


샘플과 같이 정육면체의 출력물을 제작한다고 하면, 따로 후처리를 하지 않아도
육안으로는 레이어가 거의 보이지 않는 높은 퀄리티의 출력 방식입니다.

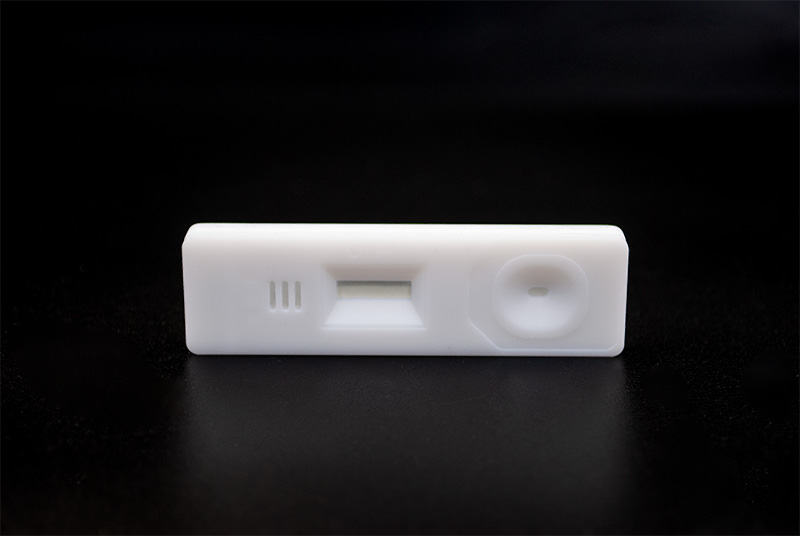

시제품 제작 사례

전시 목업 제작 사례

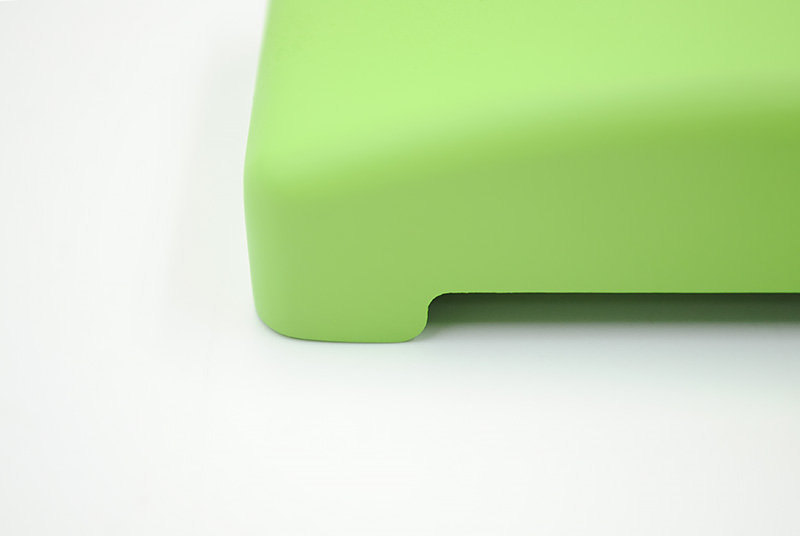

표면 퀄리티가 높은 SLA는 시제품은 물론이고, 외관이 중요한 전시용 목업에도 주로 사용되고 있습니다.




3) FDM

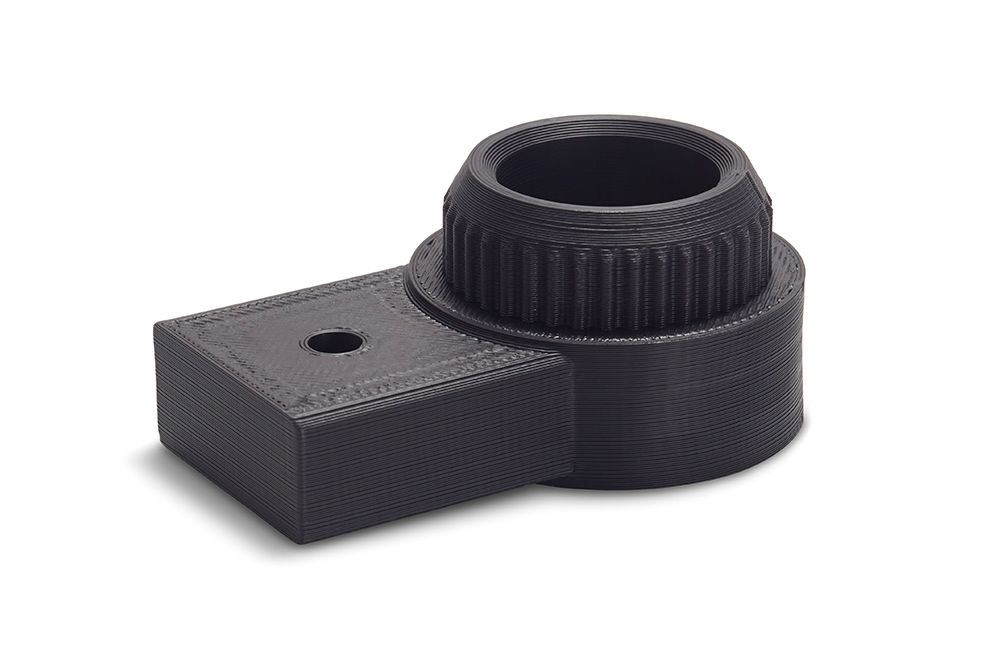

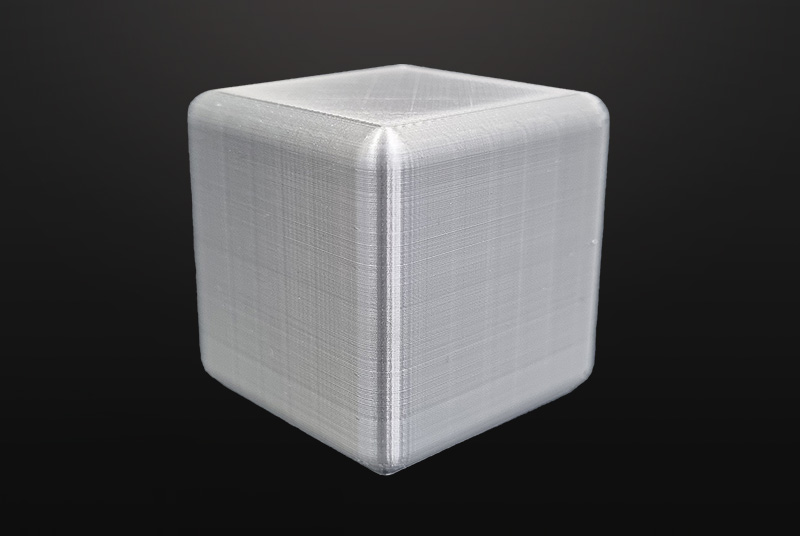

FDM 출력물 샘플



FDM 출력물 샘플입니다.
FDM방식은 플라스틱 필라멘트를 녹여 적층하는 방식으로,
사진에서 보이는 것처럼 적층 레이어가 다른 방식들에 비해 선명하게 보이는 것이 특징입니다.

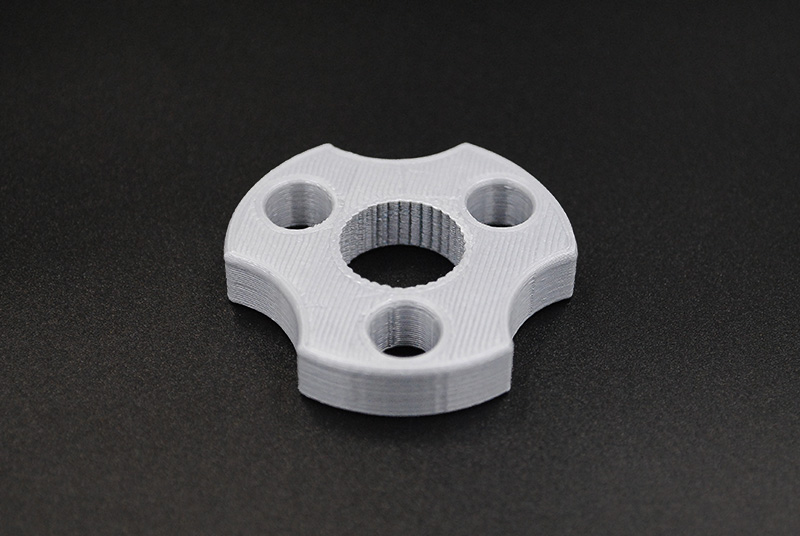

FDM 출력 샘플


FDM의 경우 표면 레이어가 육안으로 보이는 수준이기 때문에,
완전히 매끈한 면을 만들어주는 후가공에는 시간과 노력이 필요합니다.

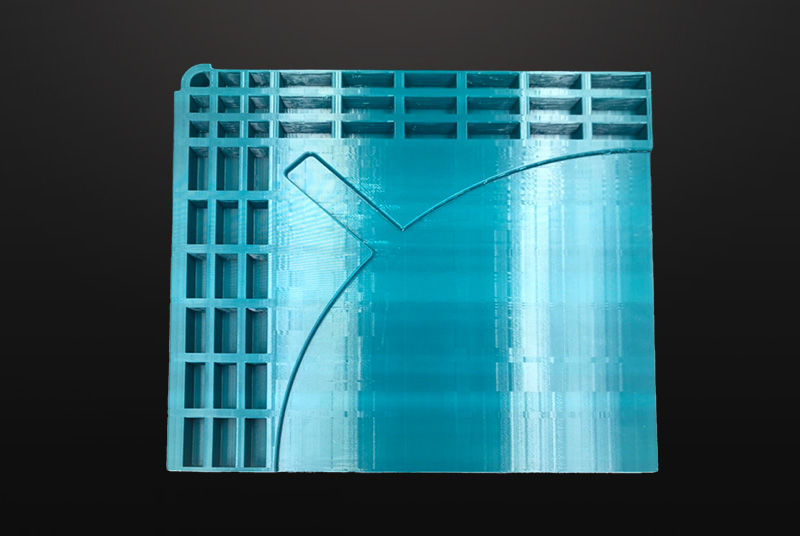

초기 시제품   대형 출력물



이러한 특징 때문에 FDM 방식은 최종 시제품을 제작하는 단계보다는 제품의 형상을 대략적으로 확인하는 초기 단계나,
표면 퀄리티가 크게 중요하지 않은 대형 출력물에서 주로 추천하고 있습니다.
SLS와 SLA 방식에 비해 레이어가 잘 보이기 때문에 표면 퀄리티가 떨어진다고 생각하실 수 있지만,
상대적으로 두드러지는 것일 뿐 고르게 쌓인 레이어를 보실 수 있습니다.

FDM 출력 방식에 대한 더 자세한 내용은 아래 영상에서 만나보실 수 있습니다.







마치며

이렇게 SLS, SLA, FDM 방식의 출력물 샘플을 통해 출력 방식별 결과물을 살펴보았습니다.
제품 제작 시 표면 조도가 궁금하시다면 본 영상을 참고하시어 적절한 제조 방식을 선택하실 수 있겠습니다.
