무용접 배관장치

작성자 관리자 날짜 2020-05-06 15:50:52 조회수 1876



기계 / 산업
♦ 제품용도 : 건축현장 장치도면
♦ 제조방식 : 역설계(접촉식 측정
♦ 중점사항 : 제품 2D 도면 및 입체도 설계

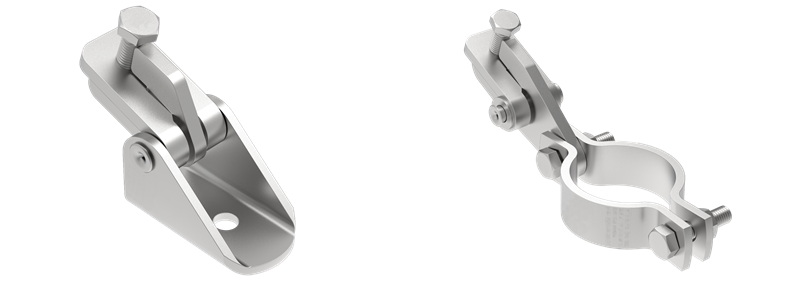

무용접 배관장치



무용접 배관장치 프로세스

언더바

이번 의뢰 제품은 안전을 위한 배관장치의 일종으로, 배관의 흔들림을 최소화하는 장치입니다.
기존에 판매하던 제품의 전산화를 위해 저희에게 도면렌더 이미지 작업을 요청하셨습니다.
대상 제품 수가 많았기에 조립도와 렌더링 각도 등에서 세부적인 조율과 함께 진행되었으며,
기존 제품의 역설계부터 시작하여 3D 모델링 및 도면화 이후 3D 렌더링까지 진행됐습니다.

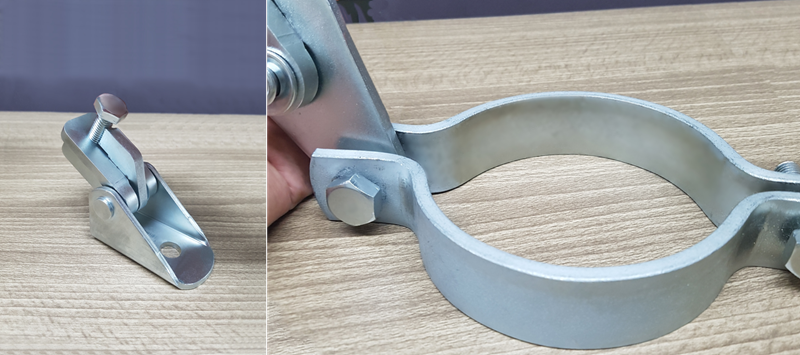

무용접 배관장치 기존 제품

무용접 배관장치 기존 제품



역설계

역설계란?

설계 데이터가 없는 제품에서 1) 데이터를 획득하여 2) 3D 모델링을 생성하는 작업 전반을 의미합니다.
설계 데이터는 3D 프린팅, CNC, 금형 제작 등 다양한 공법을 이용하여 제품을 제작할 때 공통적으로 필요한 도면상 수치 등입니다.

역설계 중 도면은 없으나 실물 제품이 존재하는 경우에는 3D 스캐너로 전체적인 형상을 스캔할 수 있습니다.
스캐닝으로 얻은 데이터는 수정을 거쳐야 하지만,
처음부터 수작업으로 진행하는 경우에 비하여 필요한 데이터를 비교적 빠르게 획득할 수 있다는 장점이 있습니다.
이러한 특성 덕에 기성품을 개선하거나 기능을 추가하는 데 유용하게 쓰이곤 합니다.



가스검출 시험 프로브
공기청정기 임펠러



이번 의뢰는 다양한 부품의 개별 입체도를 표현하기 위하여,
효율적이면서도 정확한 측정이 필요했기에 역설계 과정이 무엇보다 중요했습니다.

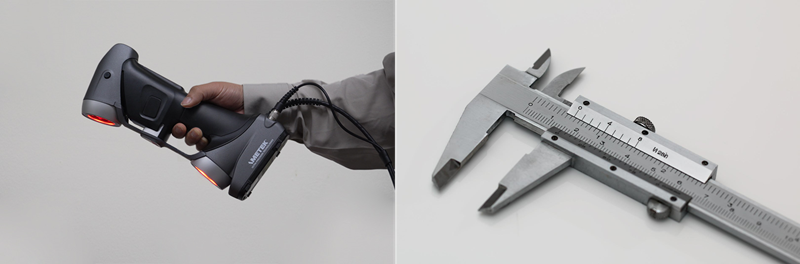

무용접 배관장치 역설계 과정

무용접 배관장치 역설계 과정



이번 작업에서는 3D 스캐너를 이용한 비접촉식 측정과 접촉식 측정을 적절히 병행했습니다.
전체적인 형상과 평판은 3D 스캔으로 빠르게 뽑아내고, 나사산이나 곡선 형상은 실측으로 수치를 알아냈습니다.



1) 비접촉식 측정

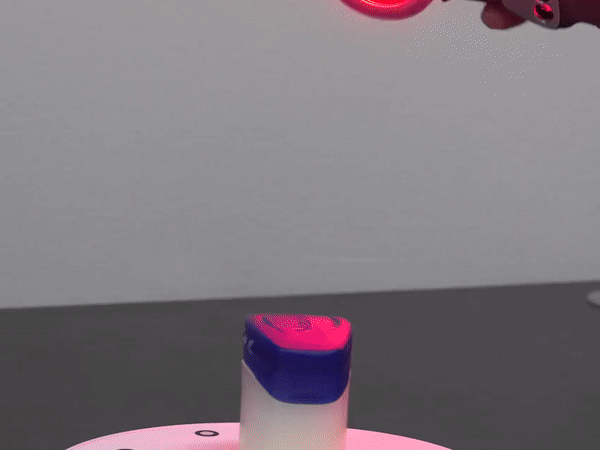

비접촉식 3D 스캐너

비접촉식 3D 스캐너



비접촉식 측정에 이용하는 3D 스캐너는 레이저를 이용하여 3D 데이터를 얻어내는 방식입니다.
의뢰 받은 제품의 경우 전부 금속 부품으로 이루어져 있어 레이저 난반사로 인한 문제가 예상됐습니다.
이를 방지하기 위해 피사체에 광을 최소화하는 스프레이 코팅제를 뿌리고 작업을 진행했습니다.

스캐닝이라는 이름에 걸맞게 레이저를 조사하는 방식으로, 접촉식 측정보다 신속하게 측정을 마칠 수 있었습니다.



2) 접촉식 측정

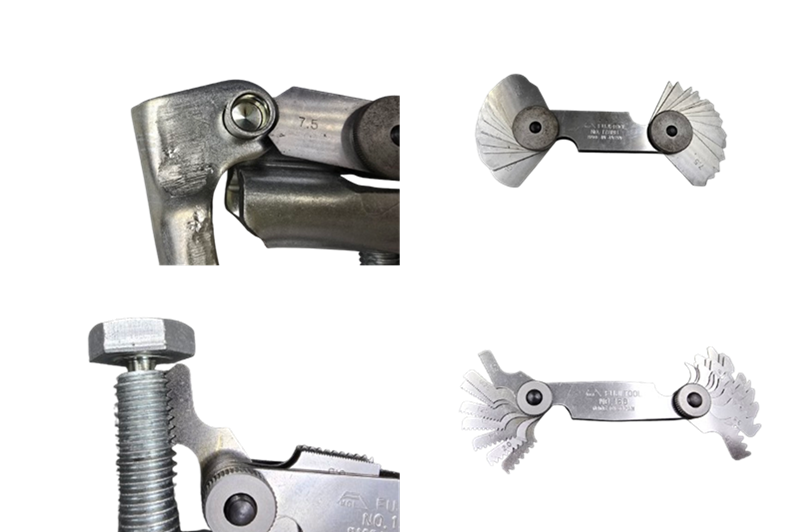

래디우스 및 피치 게이지

래디우스 및 피치 게이지



제공 받은 실물 제품은 벤딩 과정을 거쳐 곡면을 구현한 제품으로,
제작 과정에서 두께나 곡률이 미세하게 달라질 수 있는 형태였습니다.
이렇게 미묘한 차이가 예상되는 제품은 도면에 기재할 정치수를 알아내기 위해서 따로 실측을 진행해야 합니다.
해당 부분은 나사산의 크기를 확인할 수 있는 스크류 피치 게이지와,
곡률을 측정하는 디우스 게이지 등의 도구를 이용하여 실측을 진행했습니다.



모델링

모델링은 스캔 과정에서 생긴 오류를 바로잡고 측정이 어려웠던 부분을 실측 규격 기반으로 수정하는 작업입니다.

모델링 과정을 진행하면 형상을 단순 수치가 아니라 시각적인 자료로 기록하게 됩니다.
한 번 모델링을 진행해두면 이대로 3D 프린팅을 진행하거나,
모델링 자료 자체를 렌더링하여 마케팅에 활용하는 등 도면 외에도 다방면으로 활용할 수 있습니다.

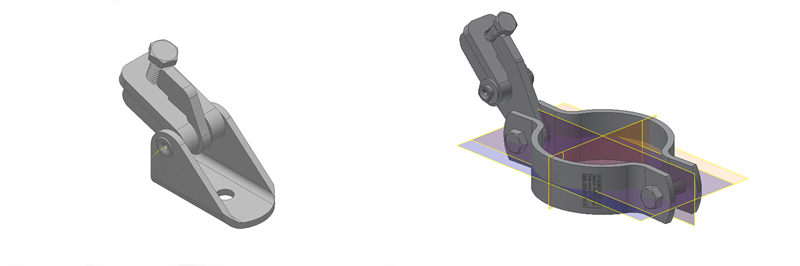

무용접 배관장치 3D 모델링 데이터

무용접 배관장치 3D 모델링 데이터



도면은 제품의 입체도와 배치도로 이루어질 예정이었습니다.
목적을 염두에 두며 로고나 제품명 등 의뢰 받은 부분을 세밀하게 점검하며 진행했습니다.
대상이 되는 부품이 여러 종류이기 때문에 피드백을 통해 세부 사항을 일일이 조정했으며,
추후 재의뢰를 받았을 때는 기존 파일을 바탕으로 변동 사항을 수정해가는 방향으로 작업했습니다.



도면

수정한 모델링 데이터를 바탕으로 입체도를 구성했습니다.

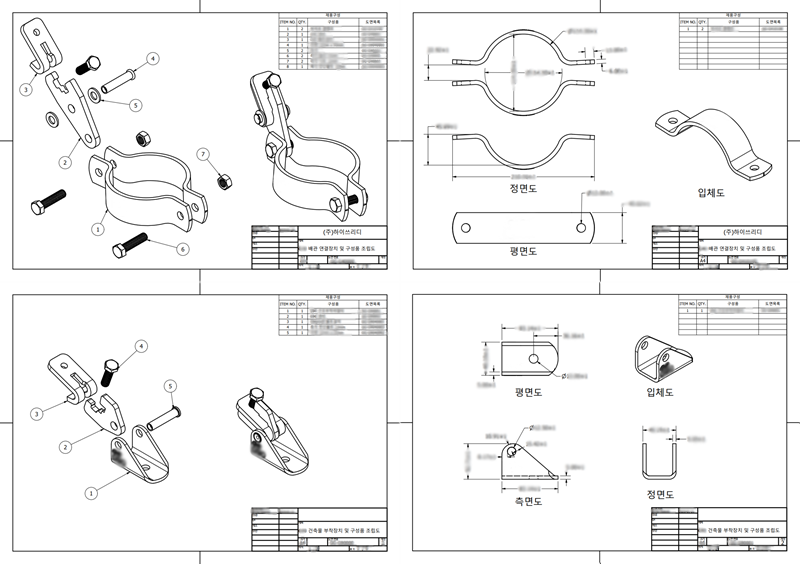

무용접 배관장치 2D 도면 입체도

무용접 배관장치 2D 도면 입체도



무용접 배관장치는 명칭 그대로 용접이 들어가지 않은 배관장치의 설계에 초점을 맞춘 상품입니다.
의뢰 기업에서 제품의 차별점으로 꼽는 부분인 만큼, 제품의 조립식 설계에 주목할 수 있게끔 배치하였습니다.

상품 설명 및 이해를 돕기 위한 렌더링 이미지 작업을 추가로 진행했습니다.
역설계 과정에서 생성된 3D 모델링 파일을 기반으로 부품과 완제품을 연출하고,
의뢰기업이 원하는 각도에 맞춰 3D 렌더링 작업을 진행 후 이미지를 제공했습니다.
제공된 이미지는 제품의 안전제품 인증 과정 및 각종 홍보자료에 사용되었습니다.



무용접 배관장치 렌더링

무용접 배관장치 렌더링



마치며

제품 인증 및 전산화 목적에 맞춰 역설계 과정을 진행한 프로젝트입니다.
의뢰 기업은 해당 도면을 이용하여 안전제품 인증을 받고, 현재도 제품을 꾸준히 생산하고 있습니다.
첫 의뢰 이후, 제품의 세부 사항이 바뀔 때마다 재의뢰를 주시고 계십니다.
