연속 혈당 측정기

작성자 관리자 날짜 2020-05-07 10:53:14 조회수 4002



의료 / 헬스케어
♦ 제품용도 : 시장테스트 목적의 시제품
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 기존 제품과의 뛰어난 호환성

3D프린팅 전문 제조 서비스, 한양3D팩토리

3D프린팅 전문 제조 서비스, 한양3D팩토리

3D프린팅 전문 제조 서비스, 한양3D팩토리

제작 배경

판매중인 의료기기 구성품의 소량양산 프로젝트입니다.
연속 혈당 측정기는 당뇨병 환자 등을 대상으로 하는 의료기기로,
지속적인 채혈 없이 혈당 변화를 추적할 수 있는 제품입니다.



제작 과정

1) 3D 모델링

이번 프로젝트는 제품 도면과 샘플을 확보한 상태에서 3D 모델링을 진행하였습니다.
하단은 의뢰 기업으로부터 받은 설계도입니다.

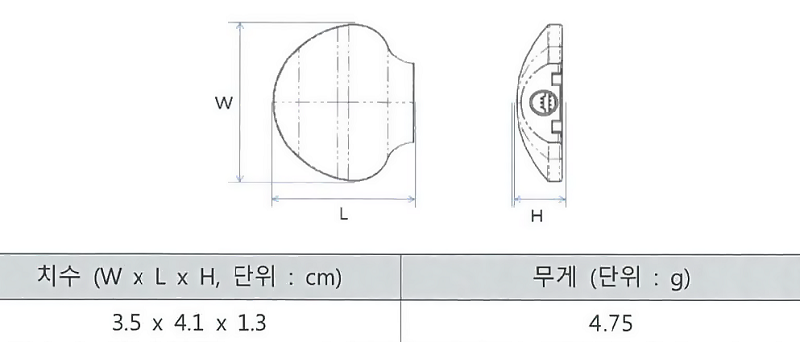

의뢰 기업으로부터 제공받은 설계도

의뢰 기업으로부터 제공받은 설계도



설계도의 치수와 무게를 보면 제품의 높이 및 가로와 세로 규격은 제시되어 있으나,
상세 디자인과 연결 부분의 디테일, 곡률 등 제공 규격이 러프합니다.
곡선으로 이루어진 디자인은 신경 쓸 부분이 많은 만큼,
이대로 3D 모델링을 진행하기에는 어려움이 있었습니다.

해당 의뢰는 기존 제품과 문제 없이 결속되어야 하며,
소량 양산이 예정되어 있었기에 더욱 신중히 처리해야 했습니다.
정확도를 높이기 위하여 의뢰 기업이 제공한 샘플을 바탕으로 추가적인 실측과 역설계를 진행했습니다.

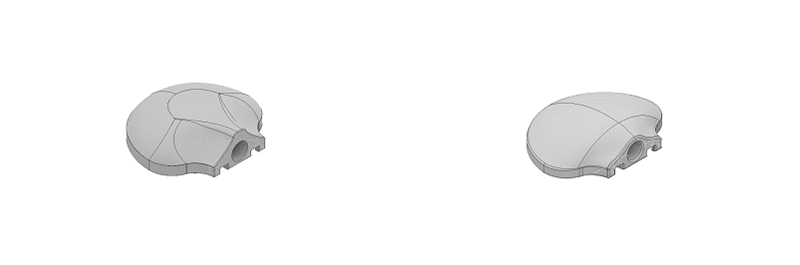

연속 혈당 측정기 1차/2차 모델링

2018년 연속 혈당 측정기 1차 모델링 / 2020년 연속 혈당 측정기 2차 모델링



실제로 설계한 3D 모델링 사진 일부입니다.
추후 도색을 진행할 계획이기에 제품 결합을 위한 결속 공차까지 반영하여 설계된 모습입니다.
제작 시기에 따라 세부 사항이 조금씩 달라졌으나,
1차와 2차 모델링 모두 문제 없이 제작되어 다음 제작 과정을 수월하게 진행했습니다.



2) 3D 프린팅

설계 내용을 바탕으로 제품을 출력했습니다.
의뢰 제품은 송신기로, 인체에 센서와 함께 부착해 사용합니다.
또한 충전을 통해 여러 번 이용하는 제품이기도 합니다.
제품의 목적상 기존 제품의 인체공학적 디자인을 그대로 구현하면서도
동시에 뛰어난 내구성을 가져야 했습니다.

모든 요건을 고려하여 출력 방식은 우수한 내충격성과 내마모성을 가진 SLS, 출력 재료는 PA12를 선택해 진행했습니다.

해당 방식의 출력물은 높은 안정성을 특징으로 가집니다.
내구성 외에도 습윤한 환경에서 변질되지 않으며, 175˚C까지 버티는 우수한 내열성까지 가지고 있습니다.
무엇보다 대량 생산 시 일정량까지는 금형 사출 방식보다 비교적 저렴한 비용을 가지고 있어 소량 양산에 추천해 드리는 방식입니다.

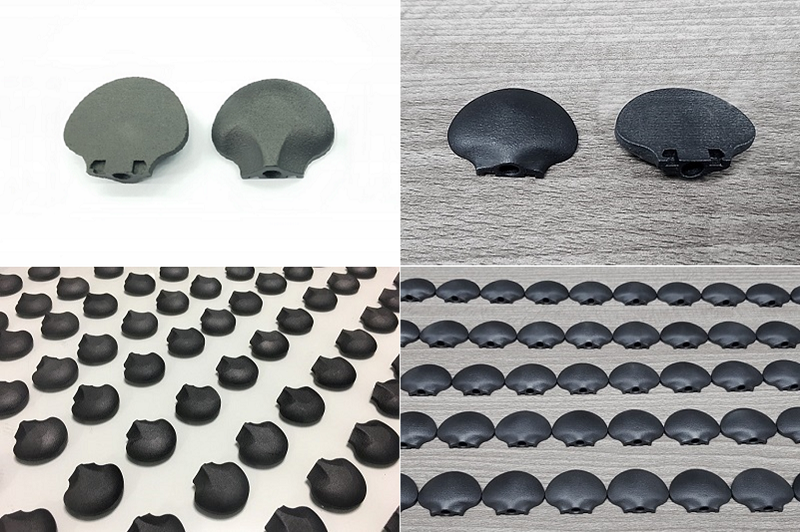

연속 혈당 측정기 1차 / 2차 양산

2018년 연속 혈당 측정기 1차 양산 / 2020년 연속 혈당 측정기 2차 양산



소량 양산의 경우, 제품의 수량과 투입 비용이 많기에
기존 제품과의 호환성 검토를 위한 결속 테스트가 필수적입니다.
테스트 과정에서 문제가 없음을 확인하고 나서 다음 과정을 진행했습니다.



3) 후처리

기존 제품이 의료용이기에, 목적에 맞는 고품질의 표면을 위하여 후처리를 실시했습니다.

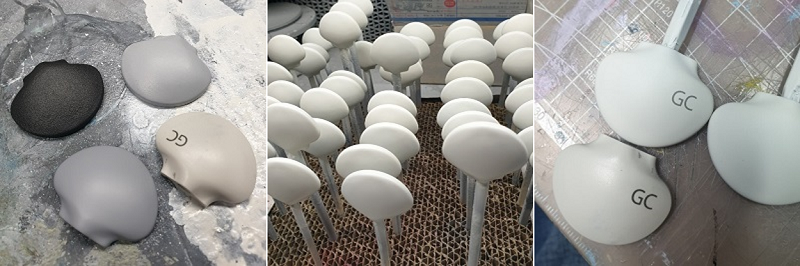

2020 연속 혈당 측정기 후처리 프로세스

2020 연속 혈당 측정기 후처리 프로세스



사진 순서대로 표면 정리, 베이스 도색, 로고 데칼 작업입니다.
그라파이팅을 완료한 흑색 출력물에 서페이서를 뿌려 매끄러운 표면을 만들었습니다.
표면 정리 작업 이후 도색 작업을 진행하면 전체적으로 색을 균일하게 입힐 수 있습니다.

후처리 과정은 출력물의 퀄리티를 높여주지만, 경우에 따라 진행하지 않는 편이 나을 때도 있습니다.
한양3D팩토리는 제작 목적과 시간, 비용에 따라 후처리 여부를 선택할 수 있도록 도와드립니다. (더 많은 후처리 작업 알아보기)

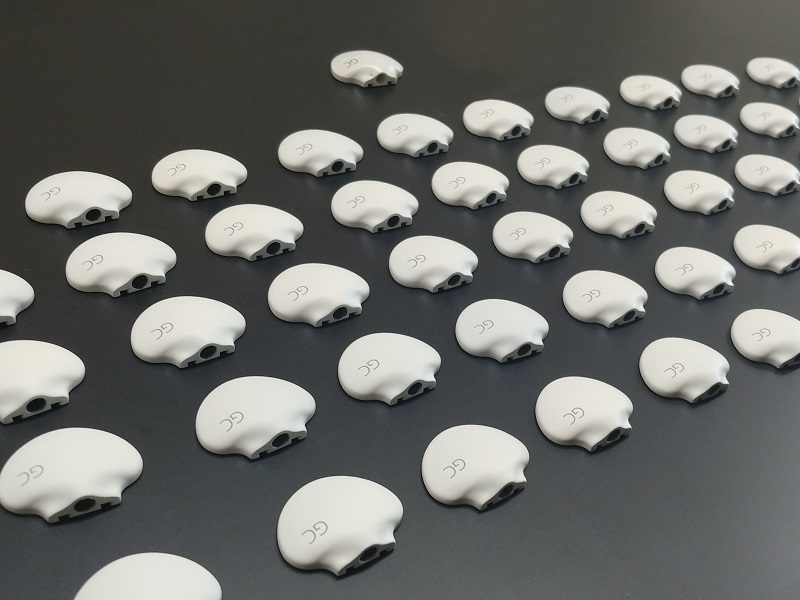

2020 연속 혈당 측정기 완성품

2020 연속 혈당 측정기 완성품



모든 후처리 작업을 정교하게 끝마친 모습입니다.
무광의 백색으로 도색되어 세련되고 위생적인 이미지가 느껴집니다.

제작된 혈당 측정기는 기존 기기와의 뛰어난 호환성과 내구성으로,
첫 의뢰로부터 2년 후인 2020년 재발주를 받아 2차 제작까지 진행했습니다.

마치며

이번에는 기존 제품과 결합할 수 있는 혈당 측정기 부품을 소량 양산했습니다.
기존 제품의 도면으로 대략적인 수치를 파악하고,
제품 실측과 역설계를 통해 실제로 사용할 제품을 정확하게 구현했습니다.
