♦ 제품용도 : 기존 로또 촬영용 소품과 동일한 제품
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 실물/도면 없이 사진 자료만으로 복원 제작

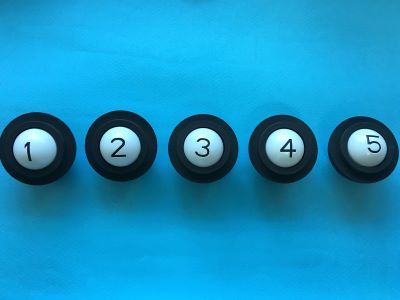

3D 출력물 완성품

작업 프로세스


MBC로부터 의뢰를 받아 추진한 로또 추첨볼 프로젝트입니다.

촬영 현장에서는 일반적으로 알고 있는 로또 방송 이전에 추첨 볼 세트를 먼저 꺼냅니다.

그리고 다음과 같은 과정을 거친 이후에 본 추첨을 진행합니다.


  • · 본 방송 이전에 추첨용 볼을 이용하여 추첨기가 제대로 작동하는지 여러 번 테스트합니다.
  • · 현장의 방청객은 추첨용 볼로 1~5번에 이르는 본 세트 중 어느 것을 사용할지 결정하게 됩니다.


이렇듯 추첨 볼 세트는 로또 방송 전체의 신뢰도를 좌우하는 중요한 소품입니다.

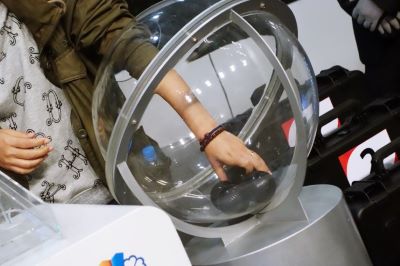

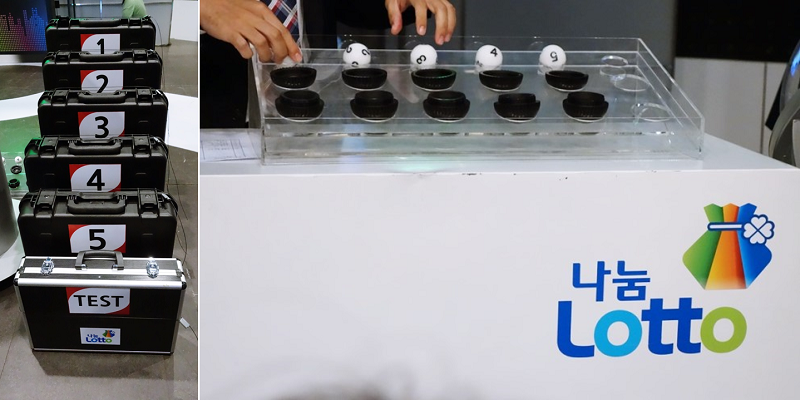

로또 진행 과정 참고 사진

로또 진행 과정 참고 사진
로또 진행 과정 참고 사진

<로또 진행 과정 참고 사진>



추첨 볼 세트는 실제 로또 방송 준비에 사용되는 공입니다.

보안에 민감한 로또 방송의 특성상 정확한 구현이 중요하나,

이번에는 하단처럼 추첨 볼의 사진만 존재하는 상황이었습니다.

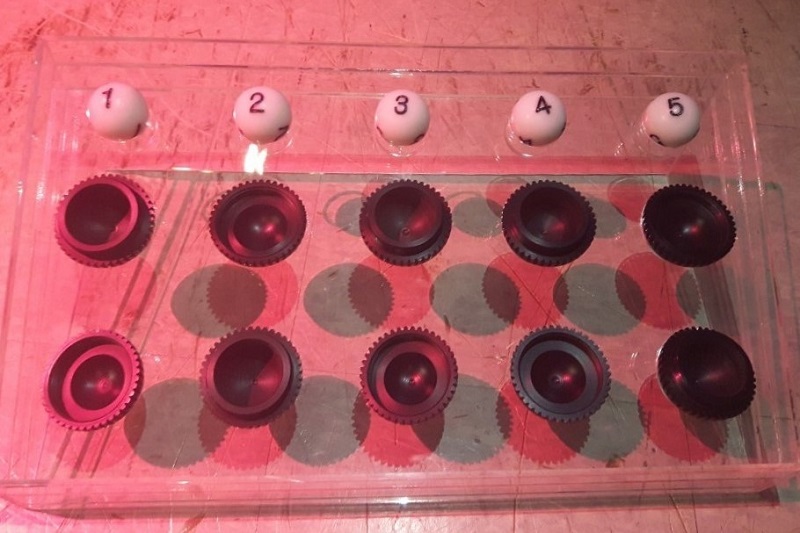

의뢰 기업으로부터 제공 받은 참고 사진
<의뢰 기업으로부터 제공받은 참고 사진>

본래 역설계는 실물을 스캔하여 모델링하는 개념입니다.


그러나 이번 프로젝트는 시간적 여유 • 실물 제품 없이 설계를 진행했습니다.

원활한 제조를 위해 단계별로 사진을 공유하며 의뢰 기업이 생각하는 모양의 정밀한 구현에 초점을 맞췄습니다.



제작 과정

1) 제품 설계

생산 방식을 막론하고, 상품 제작은 설계에 따라 향후 작업 과정에서의 효율성이 달라집니다.

따라서 이 단계에서부터 의뢰 목적, 디자인, 공법과 소재 등에 대한 고려하에 시행착오를 줄이는 방향으로 진행해야 합니다.


이번 의뢰 물품은 숫자가 적힌 코어와 흑색 커버로 이루어져 있습니다.

코어 볼의 경우 반복 사용 후 지워지지 않도록, 도색이나 데칼 부착으로 마감하는 대신 음각으로 모델링했습니다.

볼 커버는 단단한 결합을 위해 스크류 나사 형태로 구성했으며, 커버 표면 일부는 미끄러짐을 방지하기 위해 패턴 형태로 가공했습니다.

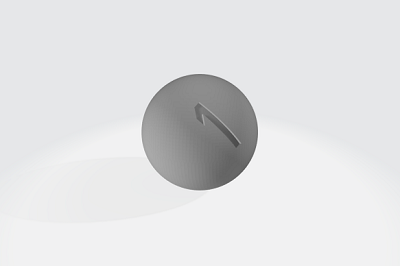

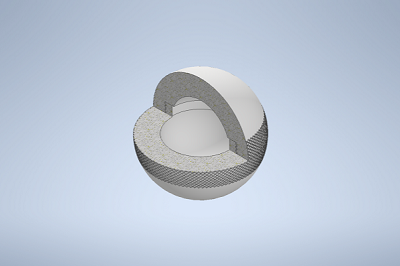

로또 추첨볼 3D 모델링 사진
로또 추첨볼 3D 모델링 사진

<로또 추첨볼 3D 모델링 사진>



2) 3D 프린팅

3D 모델링이 완료되었다면 의뢰 목적에 맞는 3D 프린팅 방식과 소재를 선정해야 합니다.

공정, 소재, 장비, 수량, 사이즈에 따라 생산 효율성이 달라지기에 문의 시 알맞은 공정과 소재를 추천드리고 있습니다.


이번 사례에서는 충돌이 불가피하지만 변형되어선 안 되는 로또 추첨용 볼의 특징을 감안해 SLS 방식의 3D 프린팅을 선택했습니다.

SLS 방식으로 프린팅된 완성품은 표면 퀄리티와 내구성이 다른 공정에 비해 월등히 좋습니다.

이 물품은 매주 여러 번 추첨기 내부에서 부딪히기에 품질 유지를 위해 해당 방법을 채택했습니다.


소재는 물, 화학물질, 열에 강한 PA12로 선택하여 제조했습니다.

PA12는 마모가 잘 되지 않고 치수 정확도가 높은 소재로 로또 볼처럼 정밀한 출력이 필요하거나 실사용하는 물품에 적합합니다.

우수한 내구성으로 산업용 밸브나 커버에 사용되기도 합니다.

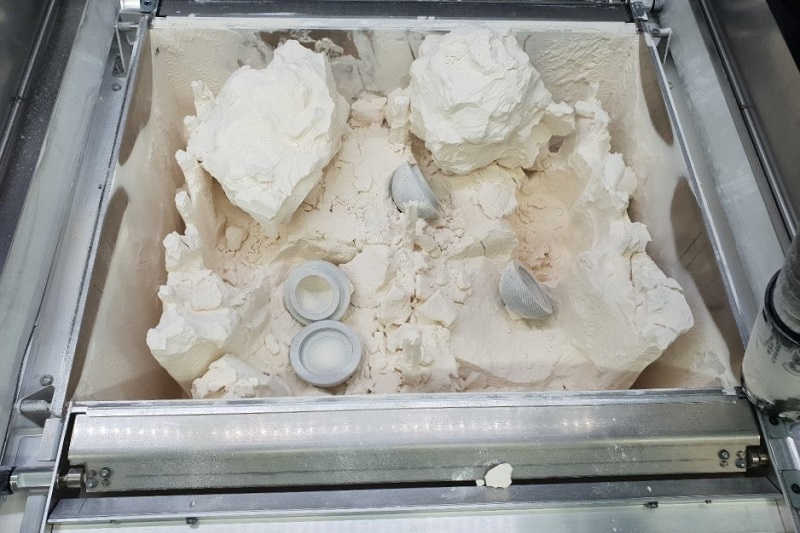

제작된 로또 추첨 볼 사진

<제작된 로또 추첨 볼 사진>


프린팅 이후 완벽한 품질을 위해 직접 검수를 시행했습니다.

출력물에 구멍이 없고 정밀하게 잘 닫히는지 확인한 이후 흑연으로 그라파이팅 작업을 해 코어와 커버 표면을 매끈하게 정리했습니다.

※ 그라파이팅 작업 시 출력물 표면이 말끔해지는 대신 절연체에서 전도체로 성질이 변화합니다.
 사용 목적에 따라 지양해야 할 때가 있으며, 이를 문의 단계부터 고려하여 안내 드리고 있습니다.

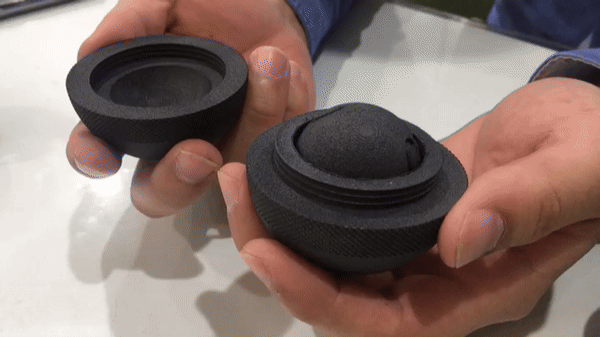

결합 검수 사진

<결합 검수 사진>



3) 도색

도색은 의뢰 기업이 보다 높은 퀄리티를 원할 시 진행하는 과정입니다.

로또 볼은 방청객이 직접 만지고 살피는 용도인 만큼, 직관적인 느낌의 black & white로 도색하여 제품의 퀄리티를 높였습니다.

같은 색상이라도 도색 작업 전후는 마감 품질에서 큰 차이를 보입니다.

아래 사진을 통해, 작업 후 커버 표면이 매끄럽게 다듬어진 모습을 확인하실 수 있습니다.

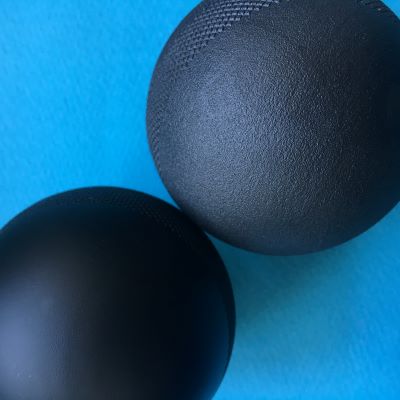

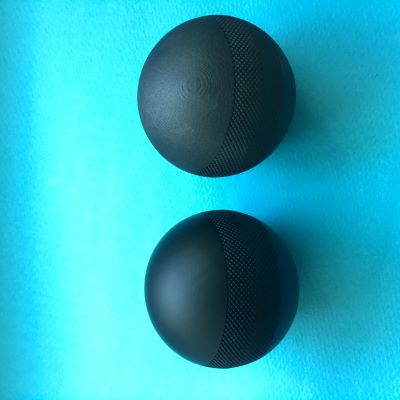

도색 전후 비교 사진
도색 전후 비교 사진

<도색 전후 비교 사진>


이 단계는 기본적으로 완성품의 질을 높이는 공정이지만 주의해야 할 점도 있습니다.

색을 칠하면 출력물 표면이 미세하게 두꺼워지고, 이를 예측하지 않으면 결속에 차질이 생길 수 있습니다.

본 제품은 자체 노하우를 반영하여 설계 단계부터 공차 0.5mm를 두었습니다.

그 덕에 도색 작업 이후에도 열고 닫는 데 문제가 없었습니다.

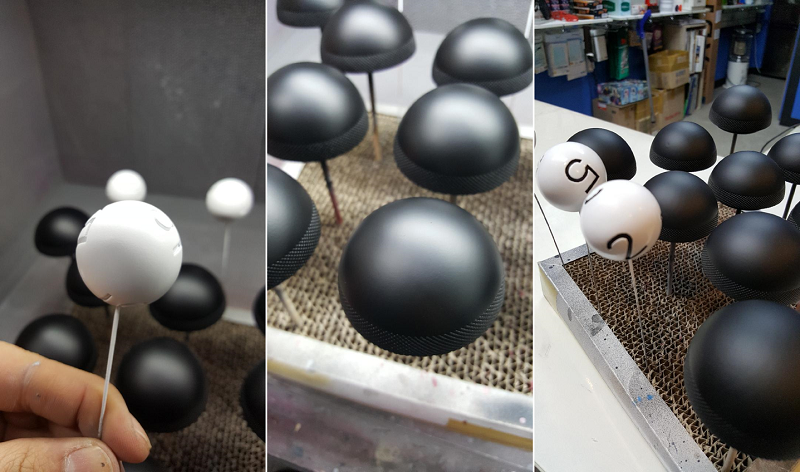

도색 진행 상황 사진

<도색 진행 상황 사진>


최종 제품

로또 추첨 볼은 최초 의뢰로부터 6년이 지난 2024년, 뛰어난 품질로 재문의를 받아 추가 제작을 진행했습니다.

단단한 물성과 안정적인 외관 등 의뢰 기업에서 요구한 바를 충실히 구현했습니다.

목표 제품에 대한 단서 하나와 상담 내용을 기반으로, 현실적인 설계와 출력 및 후가공까지 완수한 추첨 볼은 실제 로또 방송 준비에 사용되었습니다.

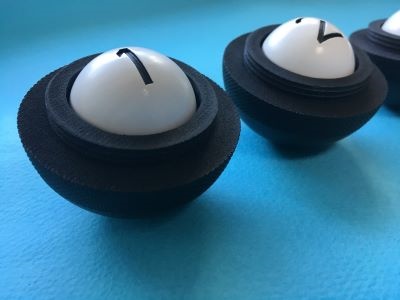

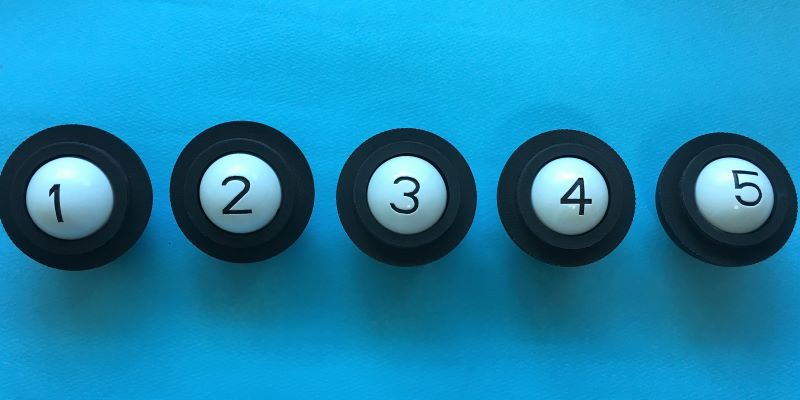

완성품 사진
완성품 사진

<완성품 사진>



마치며

이번 프로젝트는 사진만으로 제품 설계부터 제작까지 함께했습니다.

자주 사용할 방송용 소품의 용도에 맞게 PA12 소재를 이용하여 마모를 줄였고,

신뢰감이 중요한 로또 방송의 특성을 고려하여 후가공까지 마쳤습니다.

한양3D팩토리는 이렇게 도안이나 참고할 실물이 없어 판단이 어려운 경우에도 제작 문의를 통해 도움을 드리고 있습니다.


물품 용도에 맞는 효율적인 설계와 제작에 한양3D팩토리가 함께하겠습니다.
