정수 처리 설비 모형

작성자 관리자 날짜 2022-09-08 10:12:12 조회수 762

가전 / 소품
♦ 용  도 : 정수 처리 설비 모형
♦ 제조방식 : 3D프린팅(SLS), PA12, 아크릴
♦ 중점사항 : 실물과 동일한 모습의 모형 제작

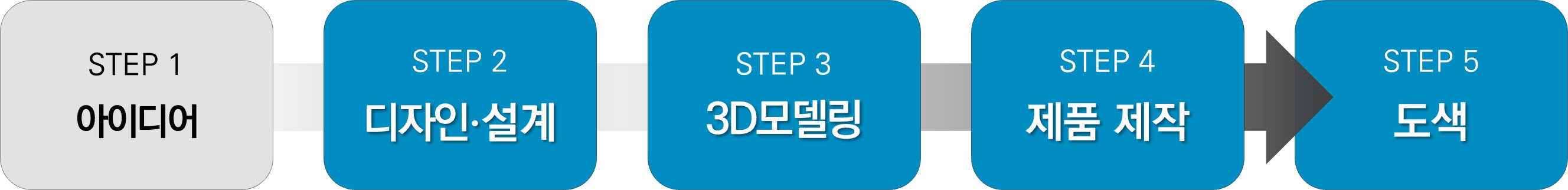

♦ 프로세스

3D프린팅 전문 제조 서비스, 한양3D팩토리




최종 제품




건설 엔지니어링 기업의 의뢰를 받아 정수 처리 설비의 모형을 제작했습니다.
실물에 가까운 제작 퀄리티를 위해 아크릴과 3D프린팅으로 조형물을 제작, 도색과 세트 조립까지 진행했습니다.







제작 과정

1) 아크릴, 3D프린팅 결합

본 제품은 실제 정수조와 동일한 형태, 동일한 색을 구현하는 게 중요했습니다.
이에 투명한 정수조를 제작하기 위해 아크릴과 3D프린팅을 함께 진행 후 결합, 도색을 진행했습니다.
사진 상에서 색상이 있는 모든 출력물은 도색 과정을 거친 결과물입니다.



① 메인 정수조 4set

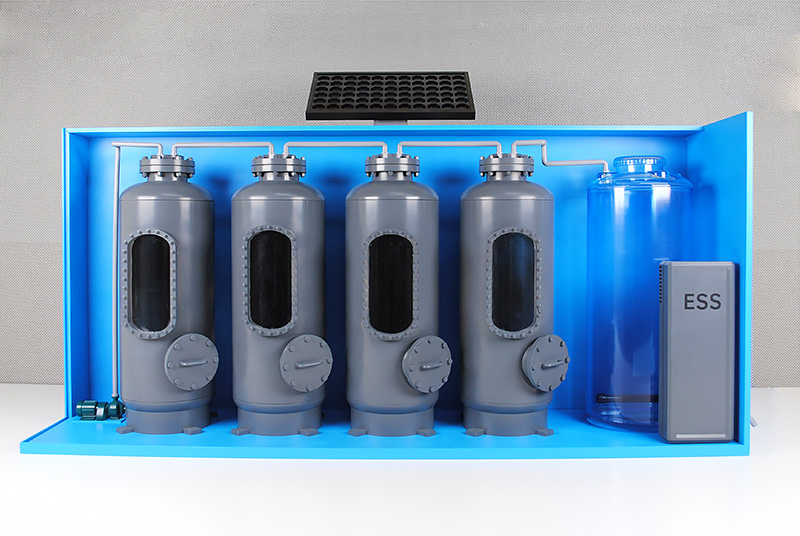

정수조 4set

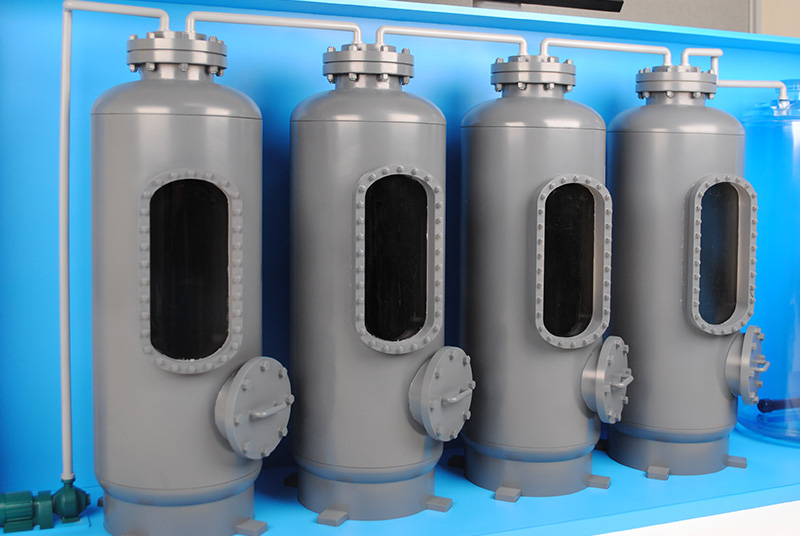

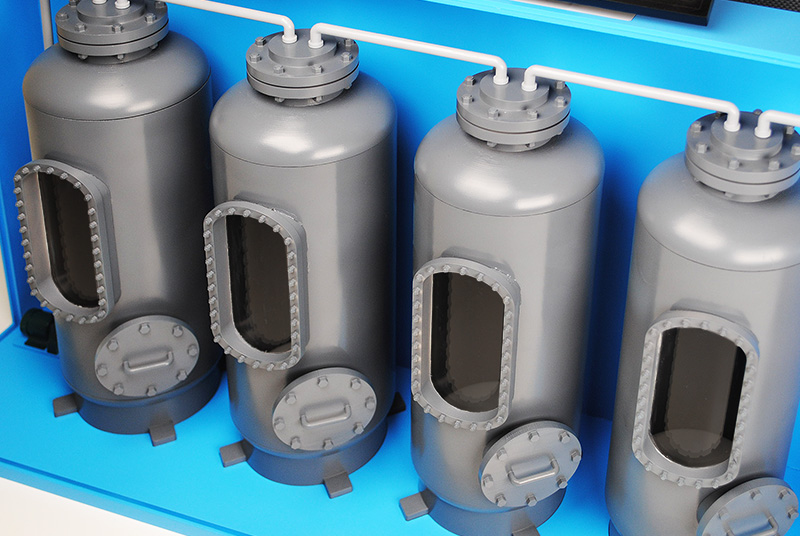

모형에 설치된 정수조 모습입니다.
정수조 중앙에 투명하게 뚫린 부분을 사진에서 확인하실 수 있습니다.




제작 부품 소재 상세 정보

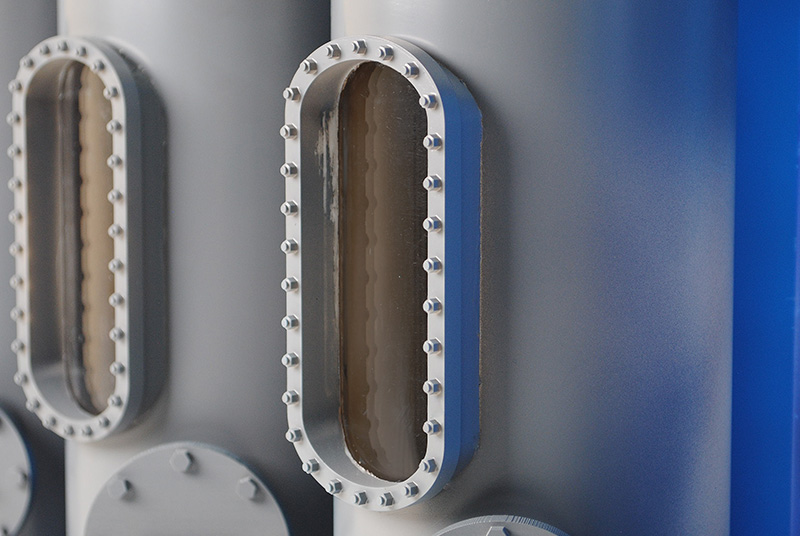

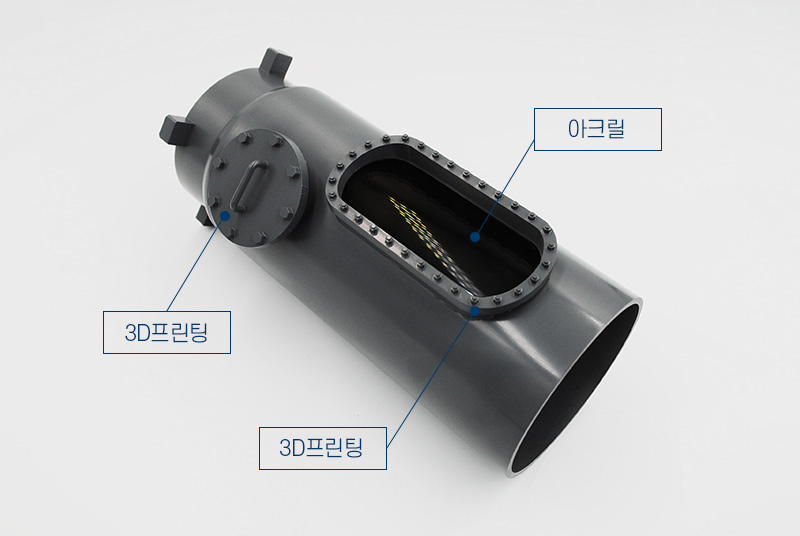

정수조 상세 사진

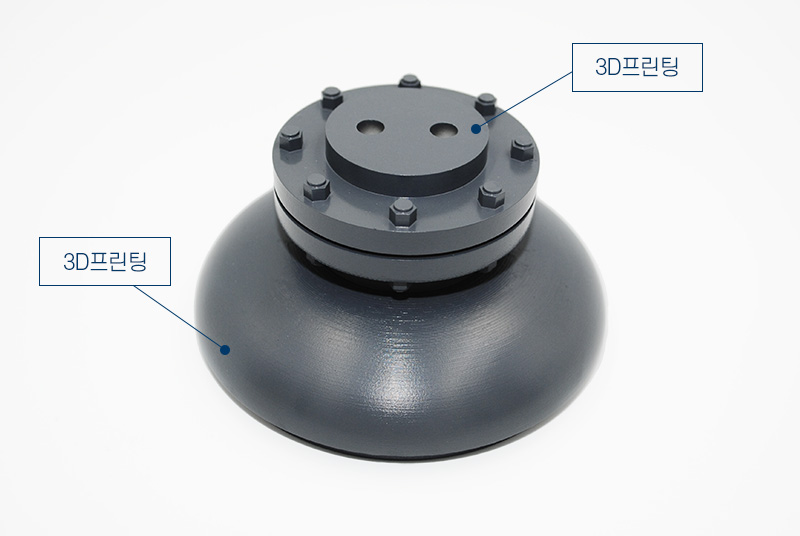

4세트 제작한 메인 정수조의 경우 실제 정수조와 동일한 회색으로 도색이 필요했습니다.
이에 표면 조도가 높은 SLA방식의 ABS-like 소재로 제작했습니다.
본 소재는 후가공이 용이하여 도색 작업에 적합한 소재입니다.

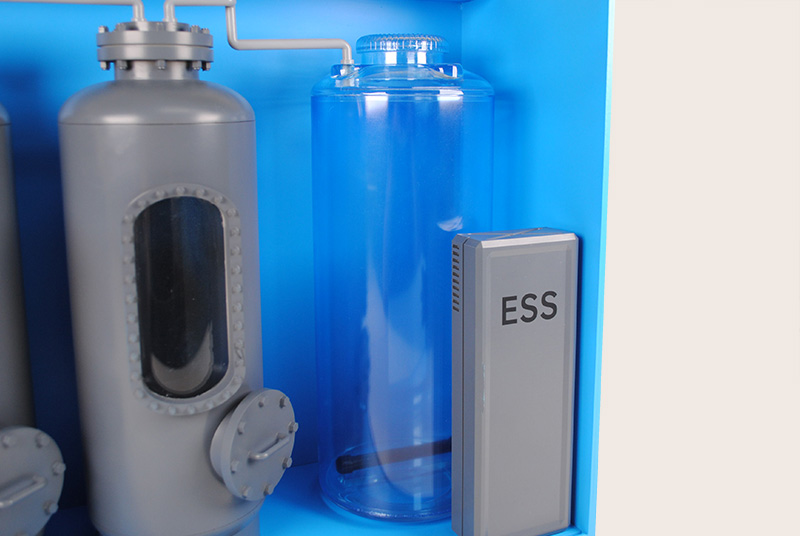

② 투명 탱크

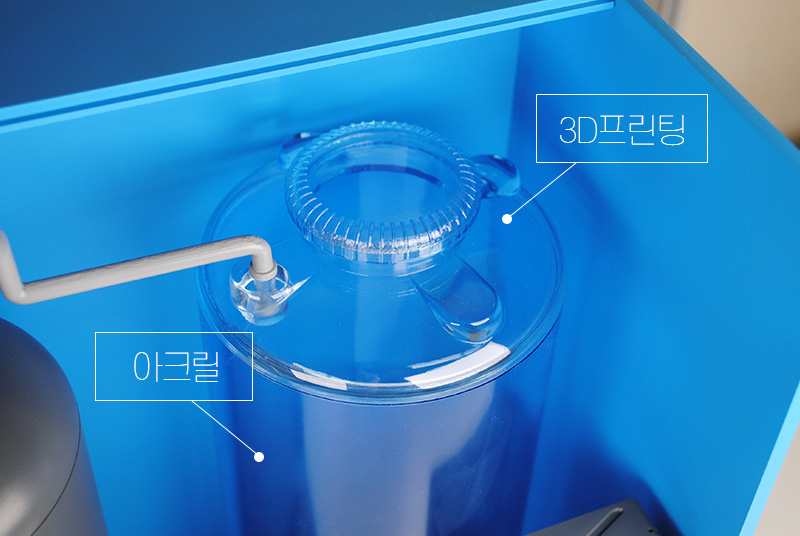

정수조 옆에 장착된 투명한 탱크도 아크릴과 3D프린팅 출력물의 결합으로 제작했습니다.

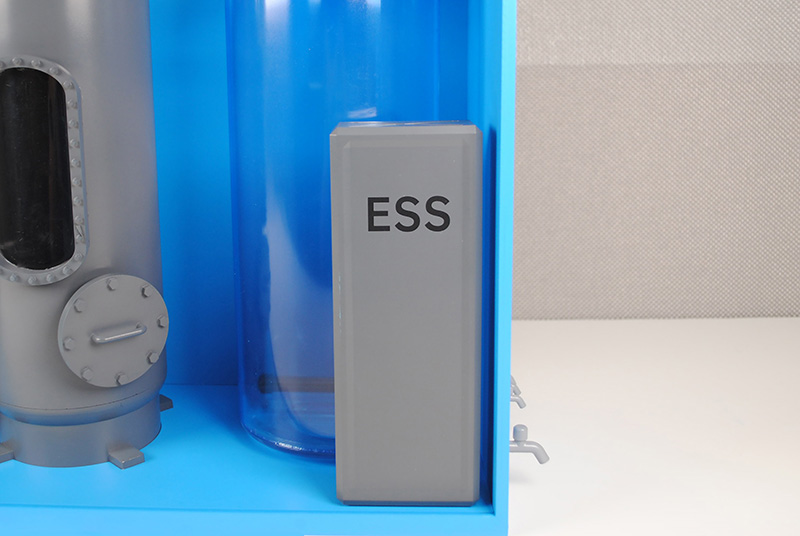

투명 탱크 상세 사진


본 부품은 도색 없이 투명하게 제작이 필요했기 때문에,
다른 정수조와 다르게 투명 후가공이 가능한 ABS-Clear소재를 사용했습니다.
3D프린팅으로도 후가공을 거치면 사진과 같이 완전히 투명한 제품 제작이 가능합니다.

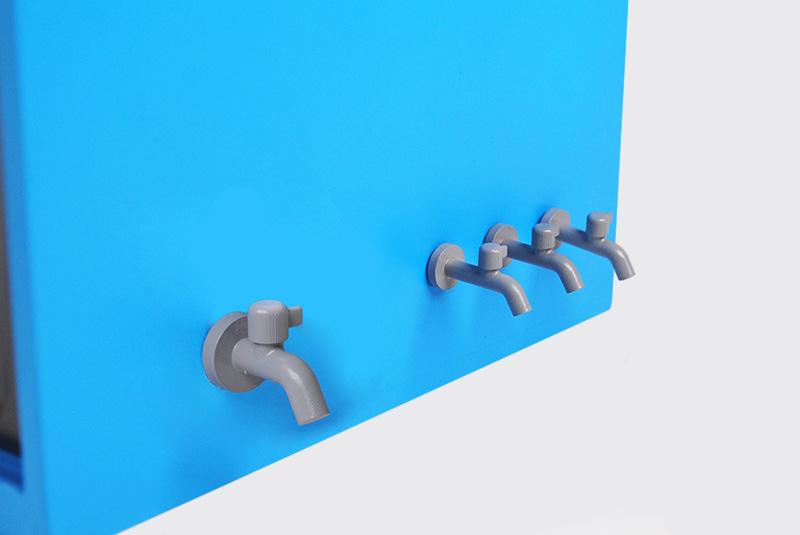

2) 3D프린팅 부속품 제작

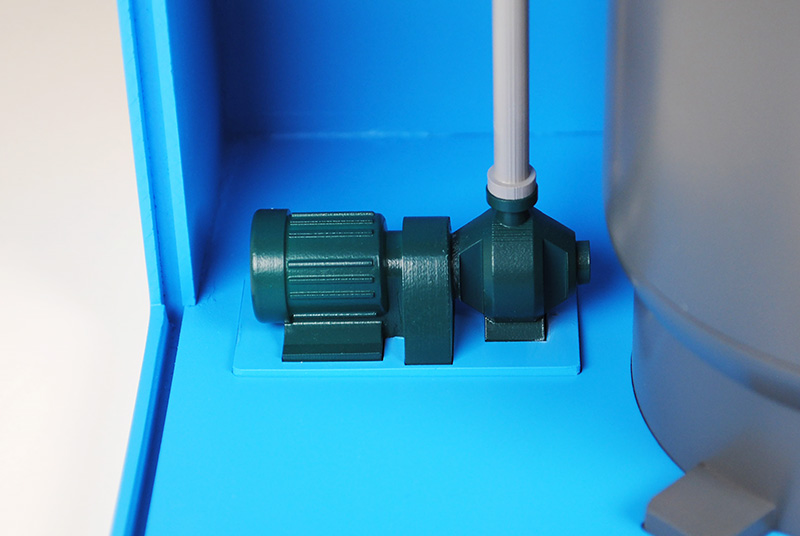

메인 정수조 외의 디테일한 부속품은 3D프린팅만으로 제작했습니다.





모형 세트 외면 조립 모습

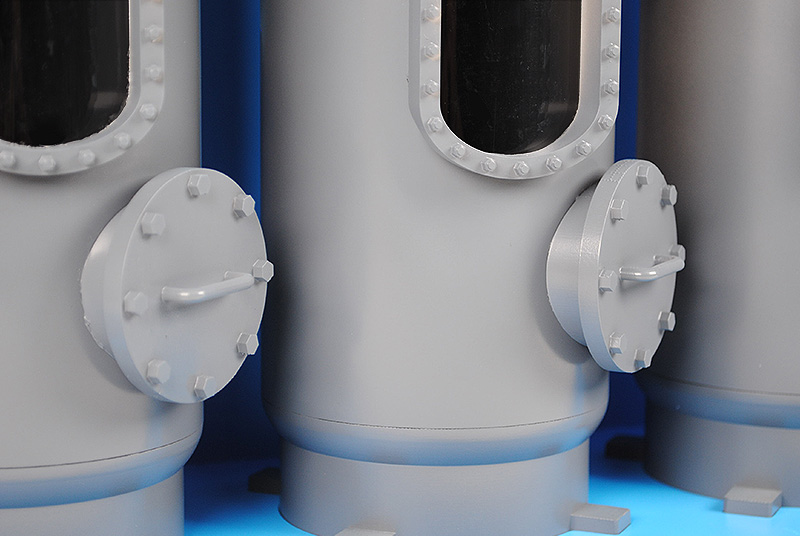

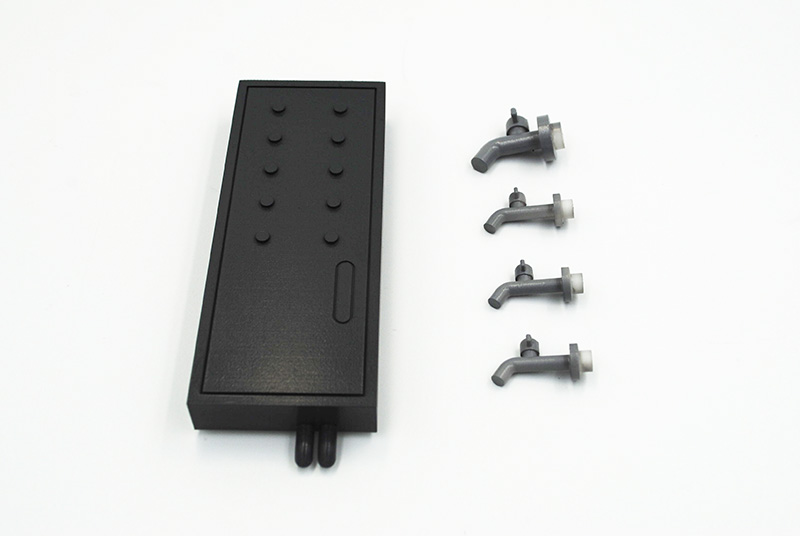

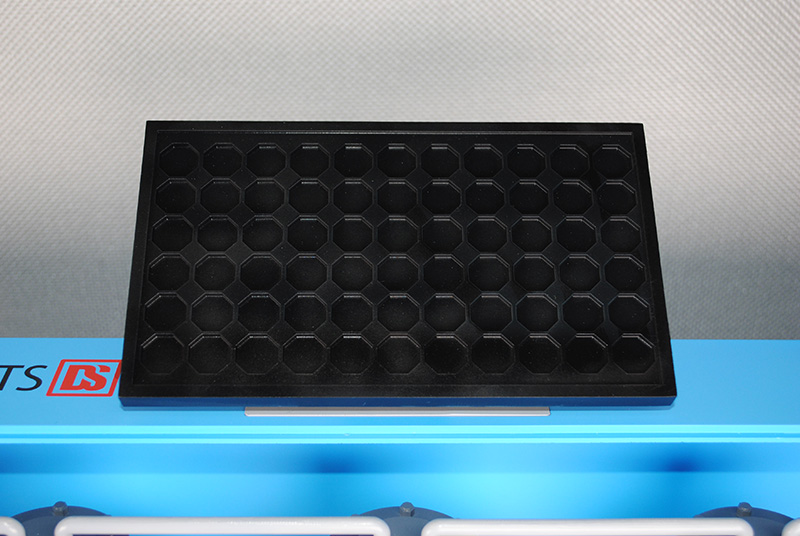

출력물의 상세 모습입니다.
본 부품들도 흰색의 출력물에 도색 진행하여 완성했습니다.



부속품 도색 및 완성 모습





3) 실크 스크린

제작 모형은 실물과 동일하게 만들기 위해 출력물에 특정 로고나 텍스트가 필요하기도 합니다.
이번 의뢰의 경우 한양3D팩토리는 실크 스크린 작업을 통해 텍스트를 구현했습니다.

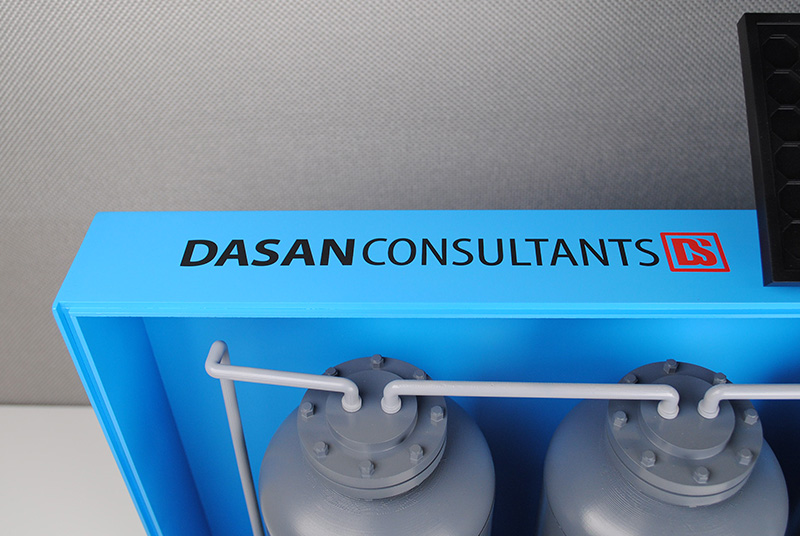

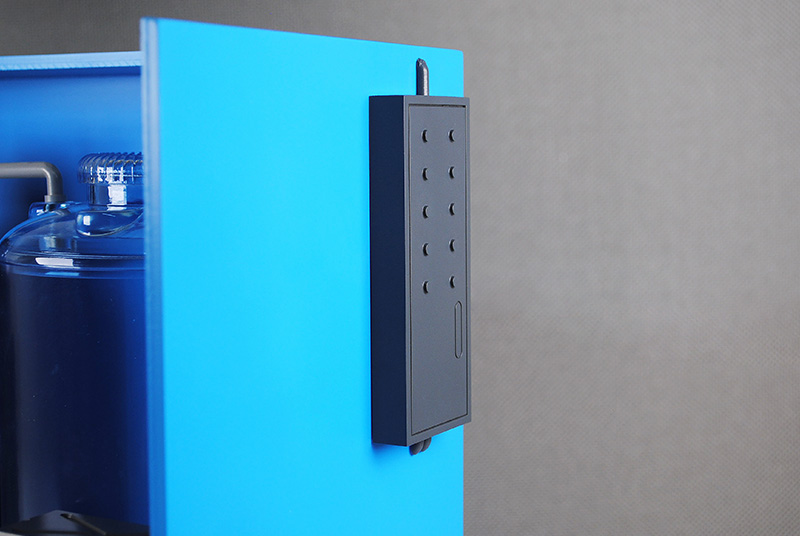

모형 상단 로고 실크스크린




설치물 부속품 실크스크린

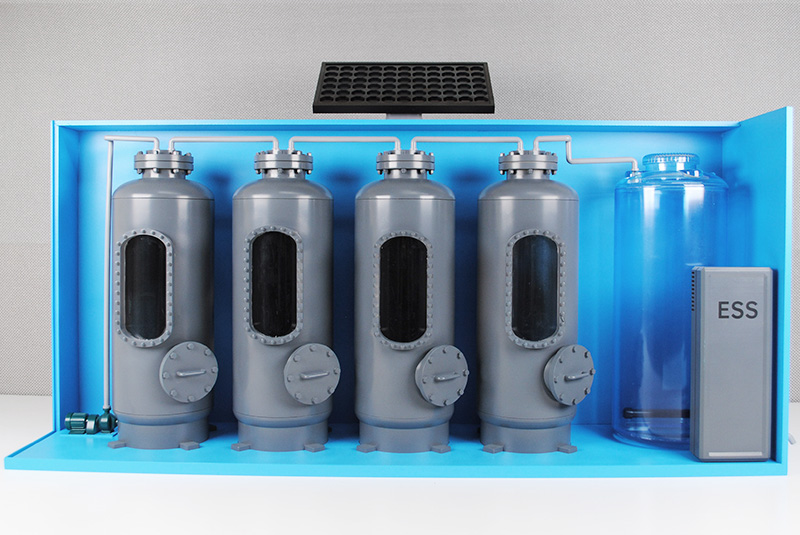

최종 제품

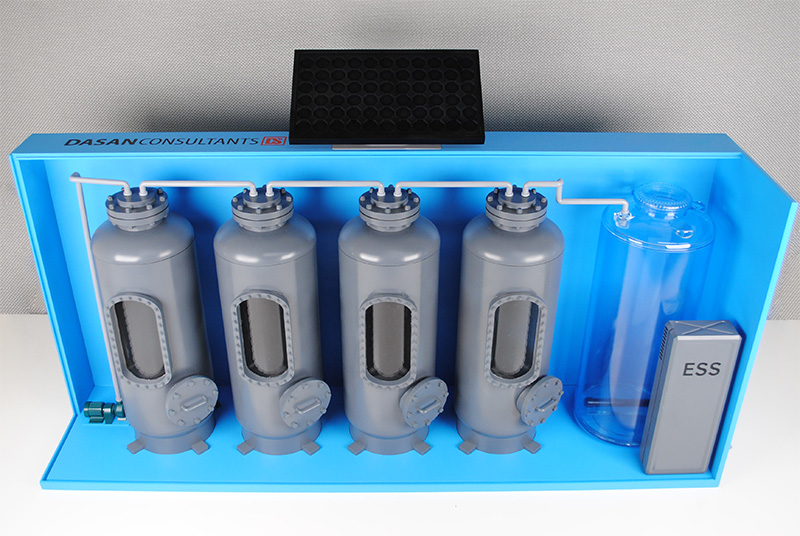

최종 제품 상세 사진





마치며

아크릴과 3D프린팅, 실크스크린 등 제작 제품에 가장 적합한 방법을 결합하여
실물 정수조에 가까운 모형 세트를 제작할 수 있었습니다.

한양3D팩토리는 의뢰 제품에 대한 이해를 바탕으로 최적의 솔루션을 드리고 있습니다.
