LED PCB 커버

작성자 관리자 날짜 2023-08-03 10:26:15 조회수 237

전기 / 전자
♦ 용  도 : 자동차 부품 측정 장비 소자
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 내구성 및 조립성 중시, 3D프린팅 목업 제작

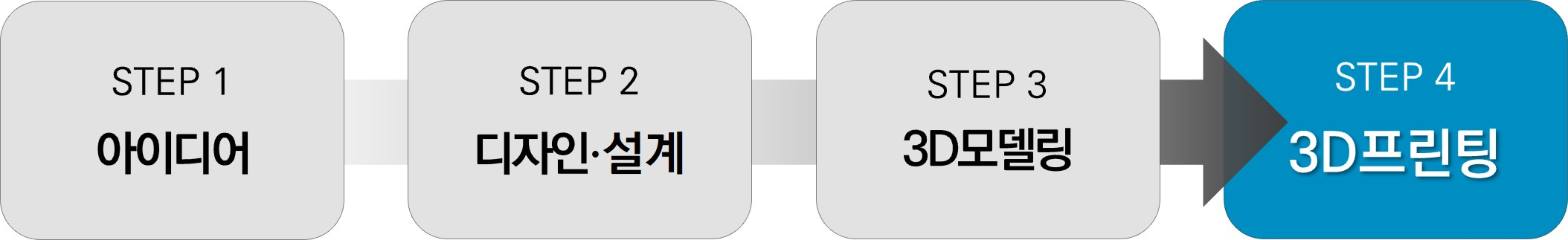

♦ 프로세스



최종 제품

최종 제품 사진

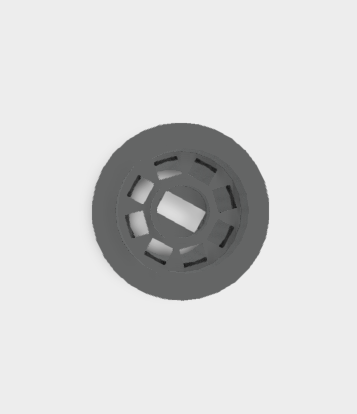

완성된 LED PCB 커버 모습입니다.
본 제품은 LED PCB의 형태를 참고하여 커버를 만든 제품으로,
3D모델링, 3D프린팅을 모두 한양3D팩토리에서 진행했습니다.



제작 과정

1) 3D모델링

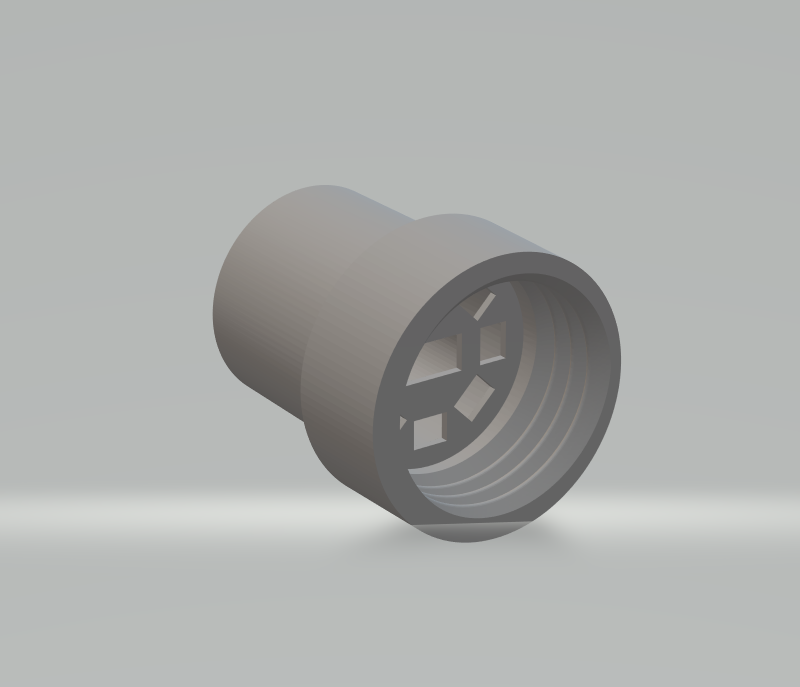

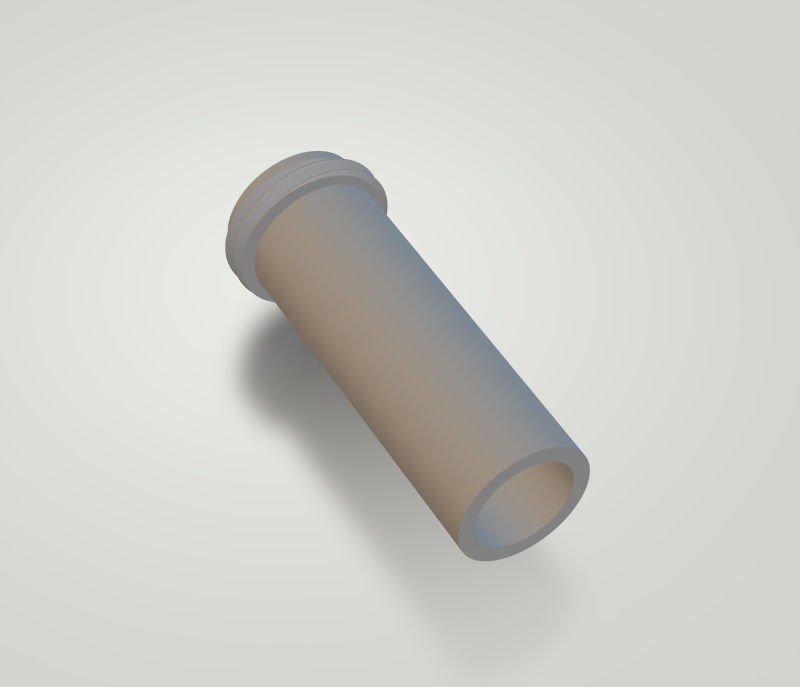

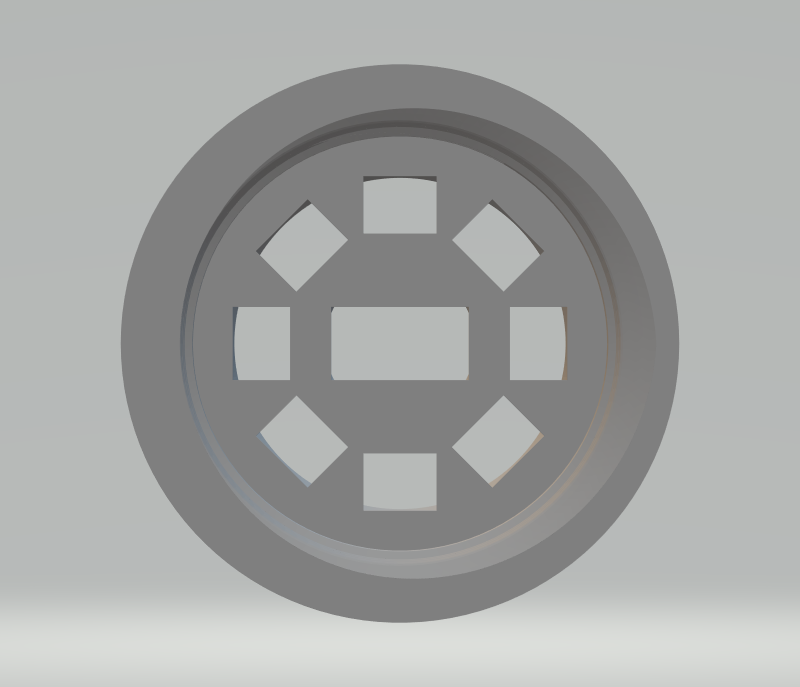

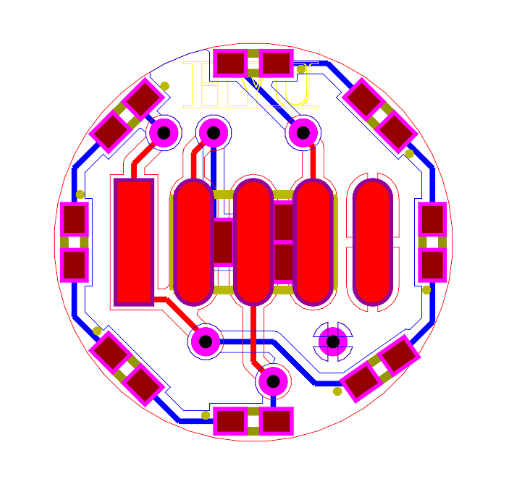

사전에 PCB도면을 참고하여 3D설계를 진행했습니다.



조립성을 위해 기존의 접착 방식을 스크류 체결 방식으로 변경했습니다.
또한 3D프린팅 특성을 고려한 형상 두께 등의 치수를 반영하며 3D모델링 작업을 진행했습니다.

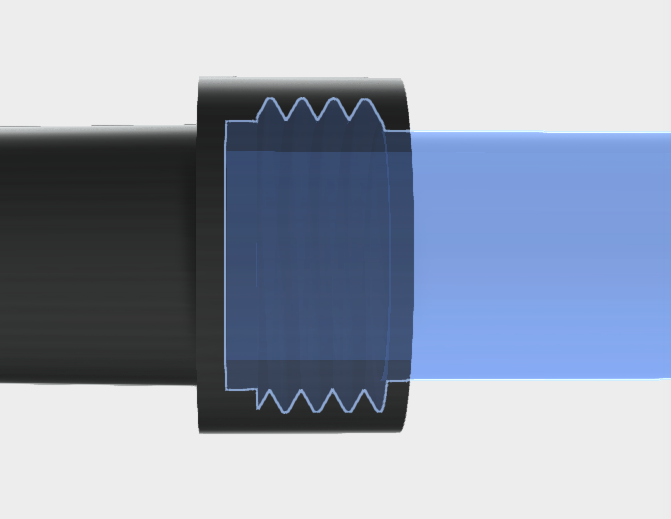

스크류 체결 방식



2) 3D프린팅

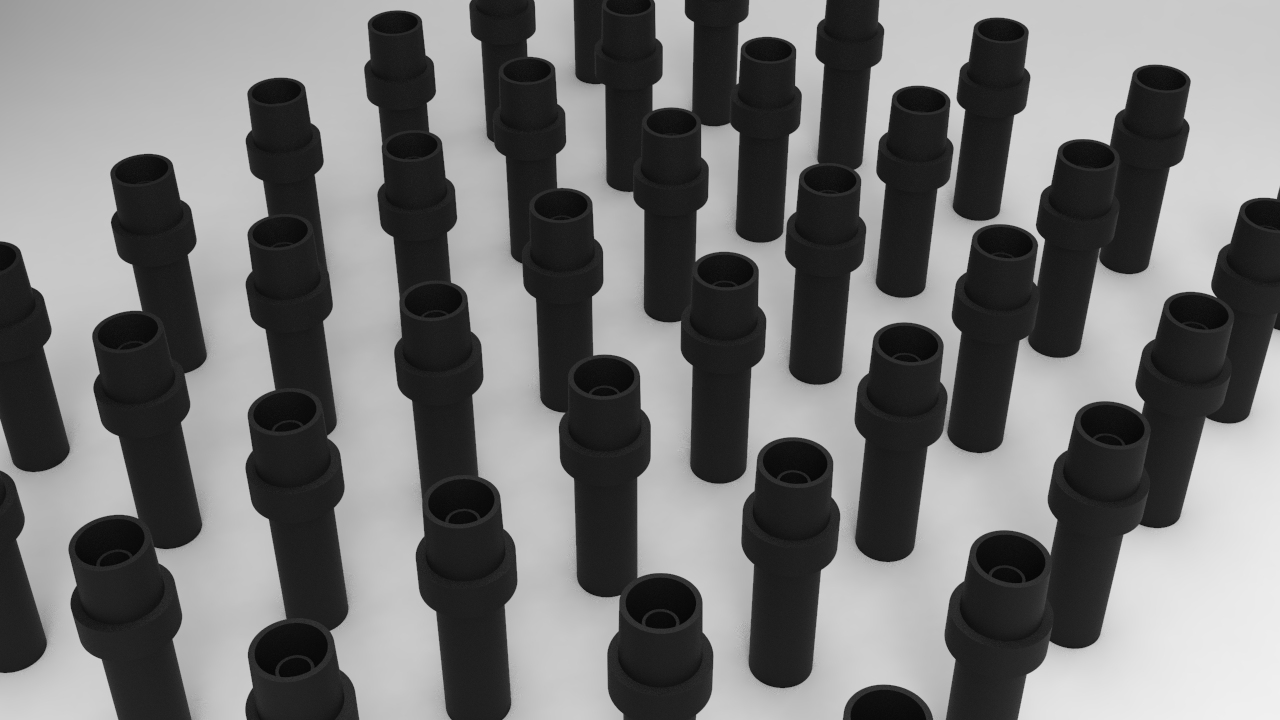

3D프린팅 형상


이번 사례의 경우 LED PCB를 보호하는 커버 제품 특성상 내구성이 좋은 단단한 소재가 필요했습니다.

그래서 SLS 프린팅 방식으로 PA12 소재를 사용했습니다.
PA12는 ① 내열성·내구성이 뛰어나고, ② 정밀한 출력이 가능하여
워킹 목업이나 조립이 필요한 시제품에 주로 사용되는 소재입니다.



최종 제품

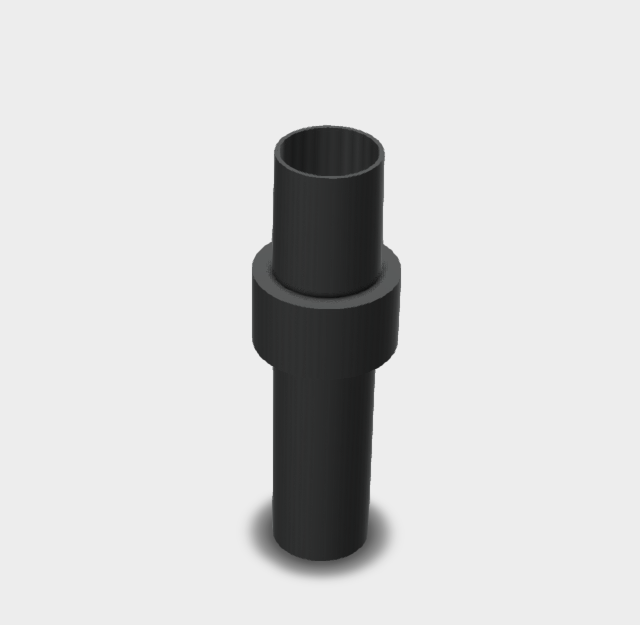

PCB커버 최종 형상입니다.



마치며

PCB 커버를 결합 형상으로도 3D프린팅을 통해 쉽고 빠르게 제작할 수 있었습니다.

한양3D팩토리는 다양한 경험을 바탕으로 전문적인 설계와 효율적인 3D프린팅 솔루션을 제공하고 있습니다.
제품의 형태와 용도에 가장 적합한 소재를 선택하여 결과물의 퀄리티를 최대로 향상시킬 수 있습니다.
