보빈 와인더

작성자 관리자 날짜 2023-08-04 17:48:01 조회수 258

기계 / 산업
♦ 용  도 : 기능 테스트 부속 모형
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 실물과 동일한 출력물 제작

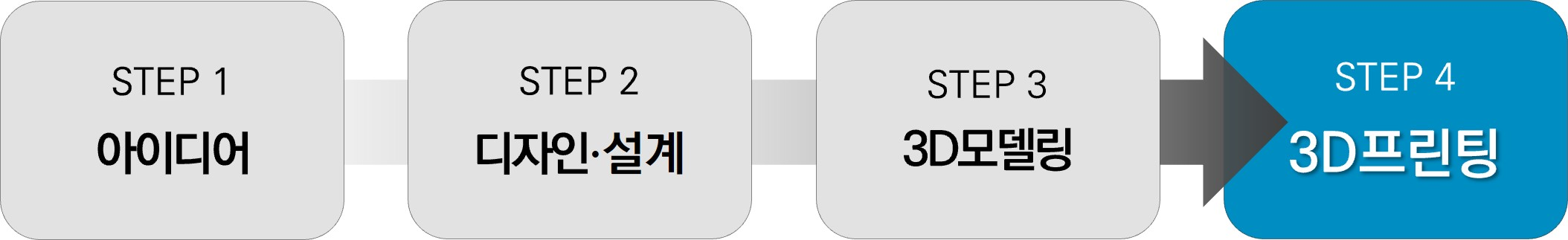

♦ 프로세스



최종 제품



최종 제품 사진


이번 제품은 보빈과 와인더 부속 입니다.
기계장치를 보완하기 위한 목적으로, 엔지니어링 플라스틱 소재인 PA12로 제작되었습니다.
완성된 제품은 기능 테스트를 위해 소량 제작으로 진행되었습니다.



보빈과 와인더

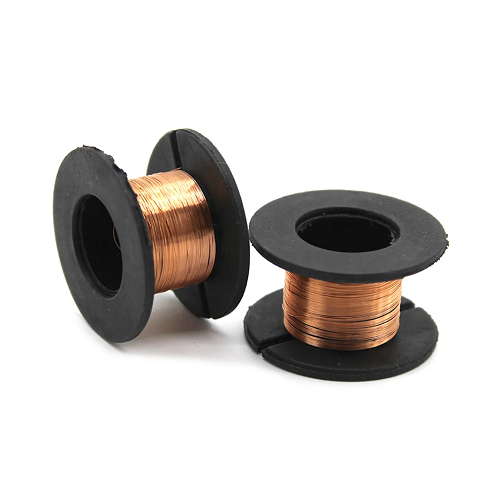

보빈이란, 권사 등을 감을 수 있도록 제작된 '패' 또는 그 '뭉치'입니다.

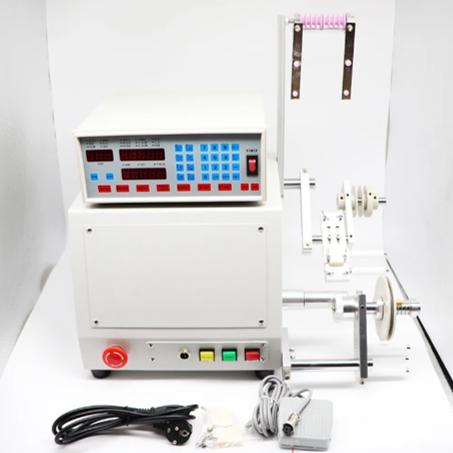

와인더(권사기)를 통해 전자석 등으로 제작할 수 있습니다.



3D프린팅

이번 제작에 쓰인 PA12 소재는 ①우수한 내충격성과 내마모성 그리고 ②정밀한 출력이 가능합니다.
이런 특성 덕분에 워킹 목업이나 조립이 필요한 시제품에 주로 사용되는 소재입니다.
그래서 조립이 필요한 정밀제품이나 기계 부품에 적합합니다.

의뢰제품은 보빈과 캡, 임펠러, 샤프트 스토퍼로 총 4종입니다.

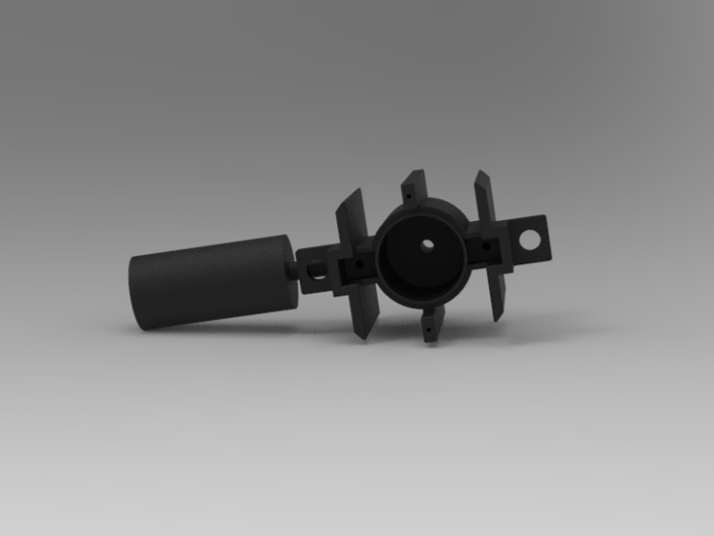

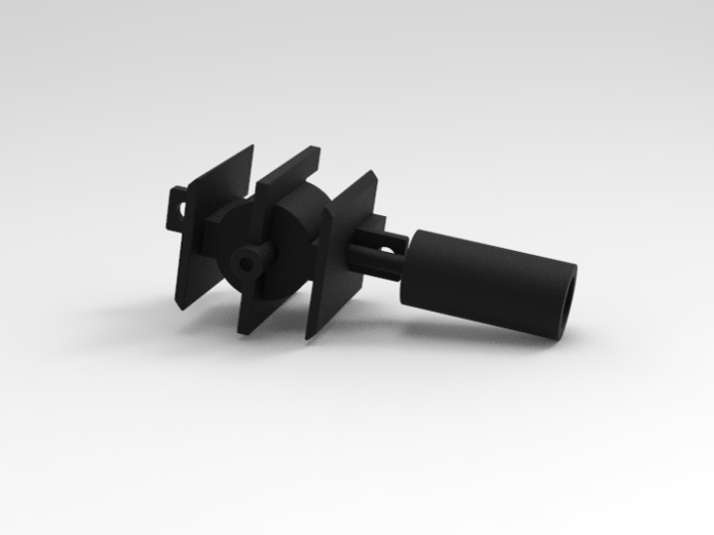

Bobbin

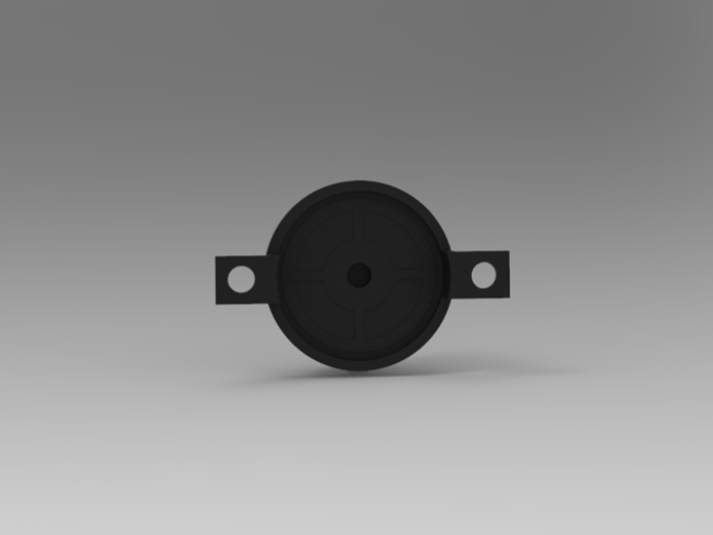

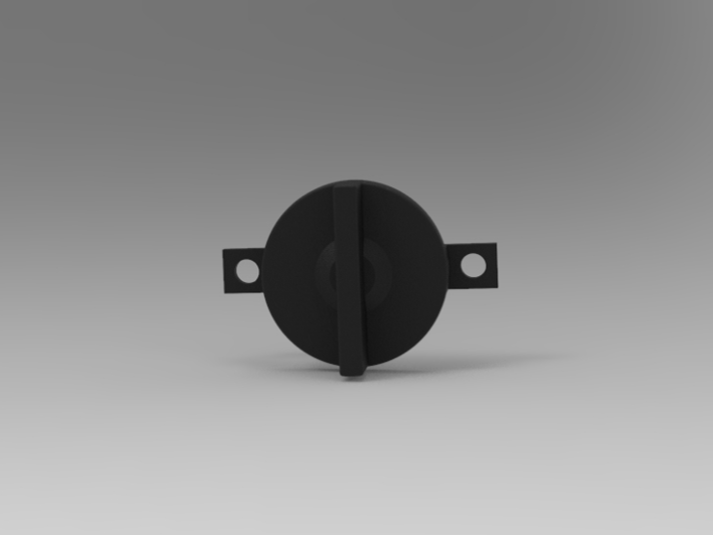

Bobbin Cap

보빈과 보빈 캡은 함께 조립되어 사용되는 구조입니다.
부품과 부품간에 조립이 되는 구조에서는 공차를 설정하는 것이 중요합니다.
이격거리 없이 정치수로 설계하여 3D프린팅했을 경우에는 조립이 되지 않을 수 있습니다.

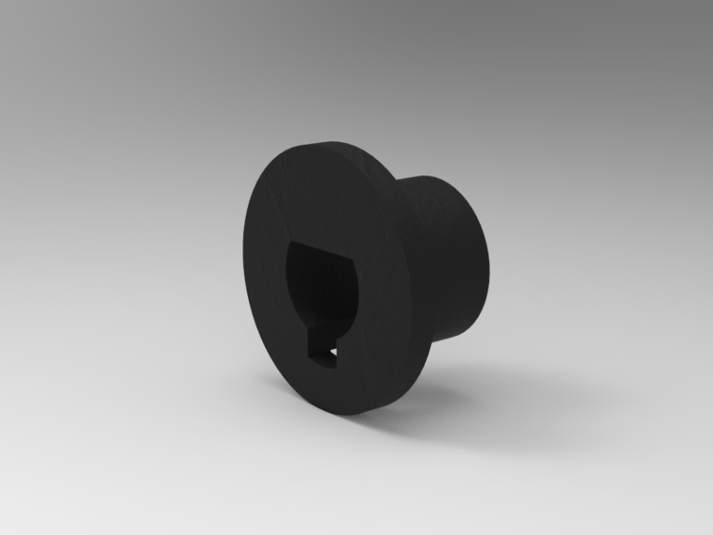

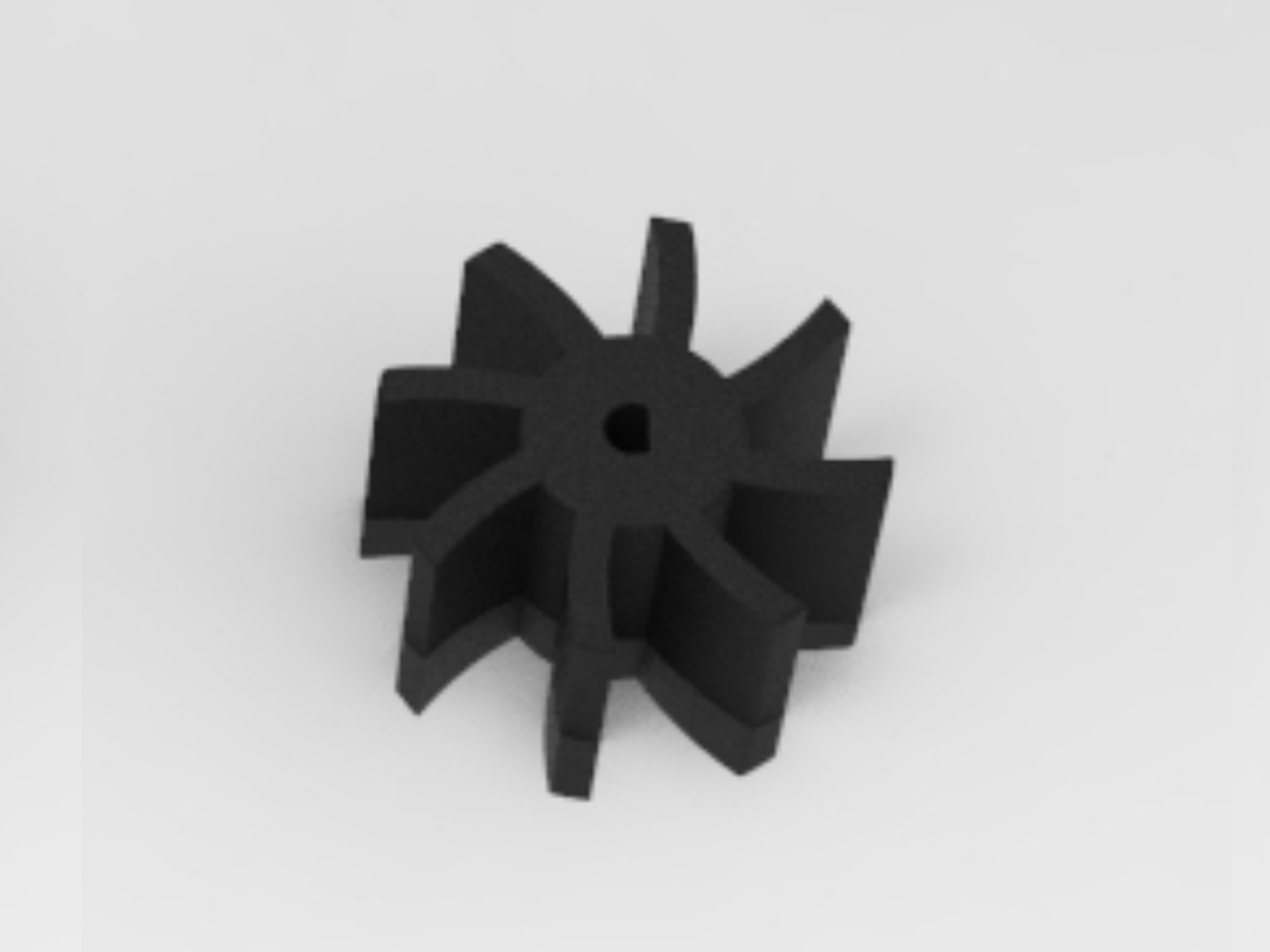

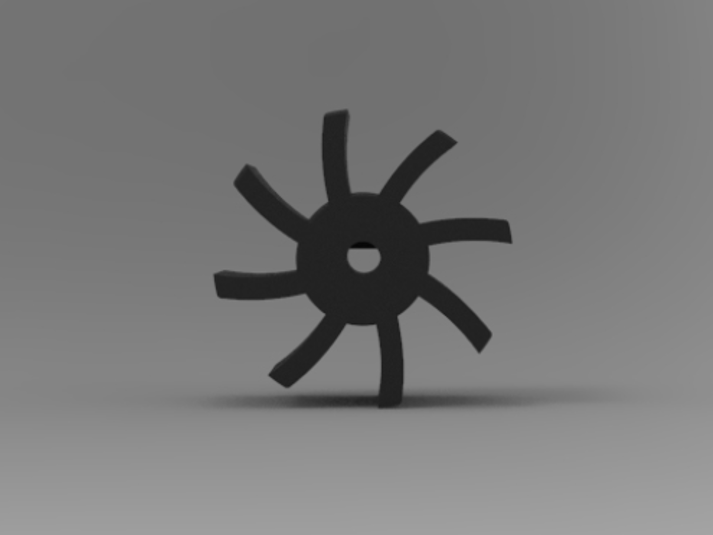

Impeller

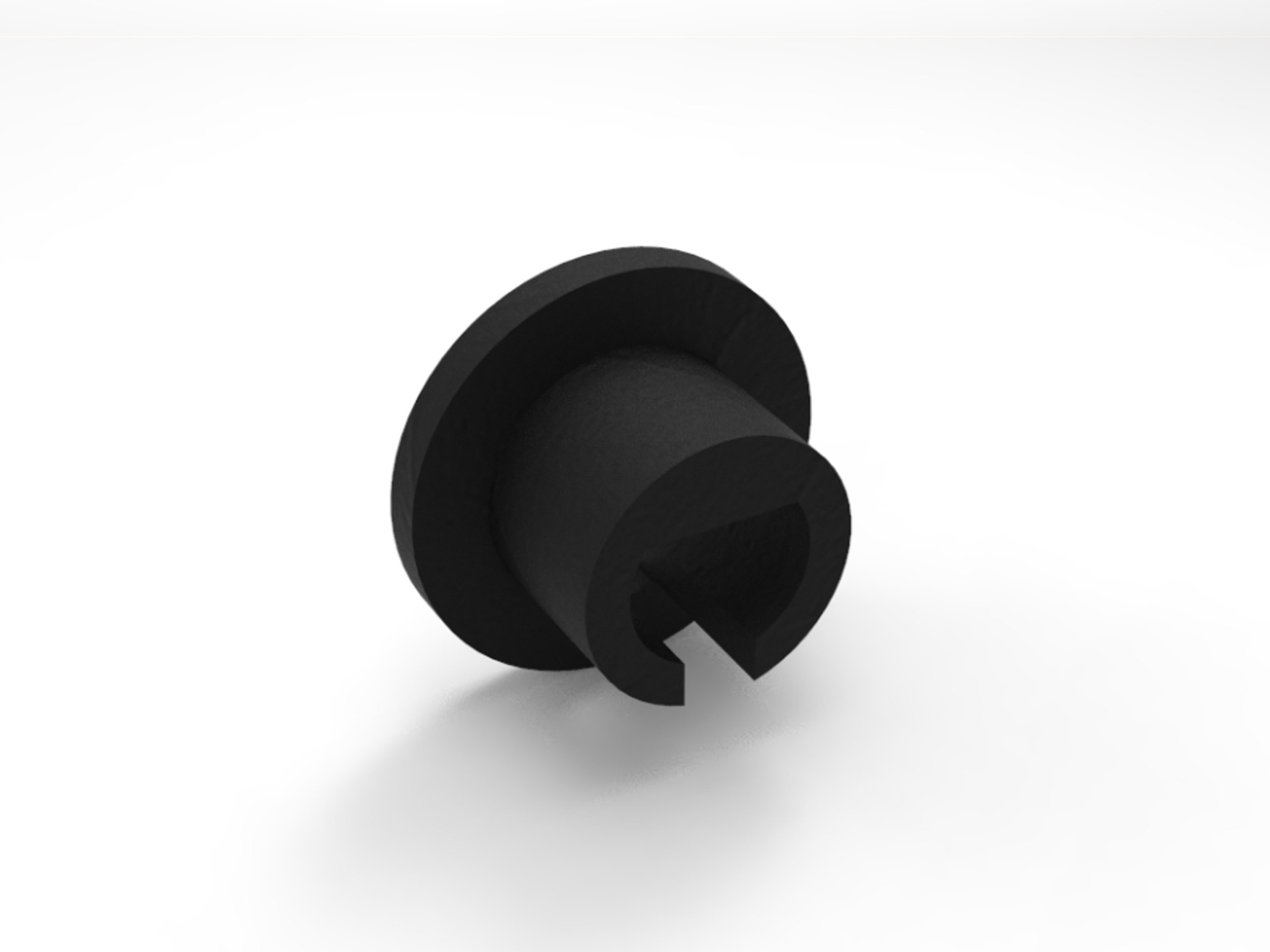

Shaft Stopper

임펠러와 샤프트 스토퍼는 모두 샤프트(축)에 결속되는 부품입니다.
후삽입 되는 샤프트는 동력 전달을 위해 끝 모서리 일부가 반달과 같은 형태를 지니고 있습니다.



PA12 소재

이번 제작에서 사용된 소재 PA12는 뛰어난 내구성 및 내열성을 갖고있으며
SLS(선택적 레이저 소결) 방식을 통해 출력물의 디테일과 치수 정확도가 뛰어난 편입니다.
이러한 특징들은 보빈과 와인더 부속을 제작하는데에도 적합한 소재라고 할 수 있습니다.

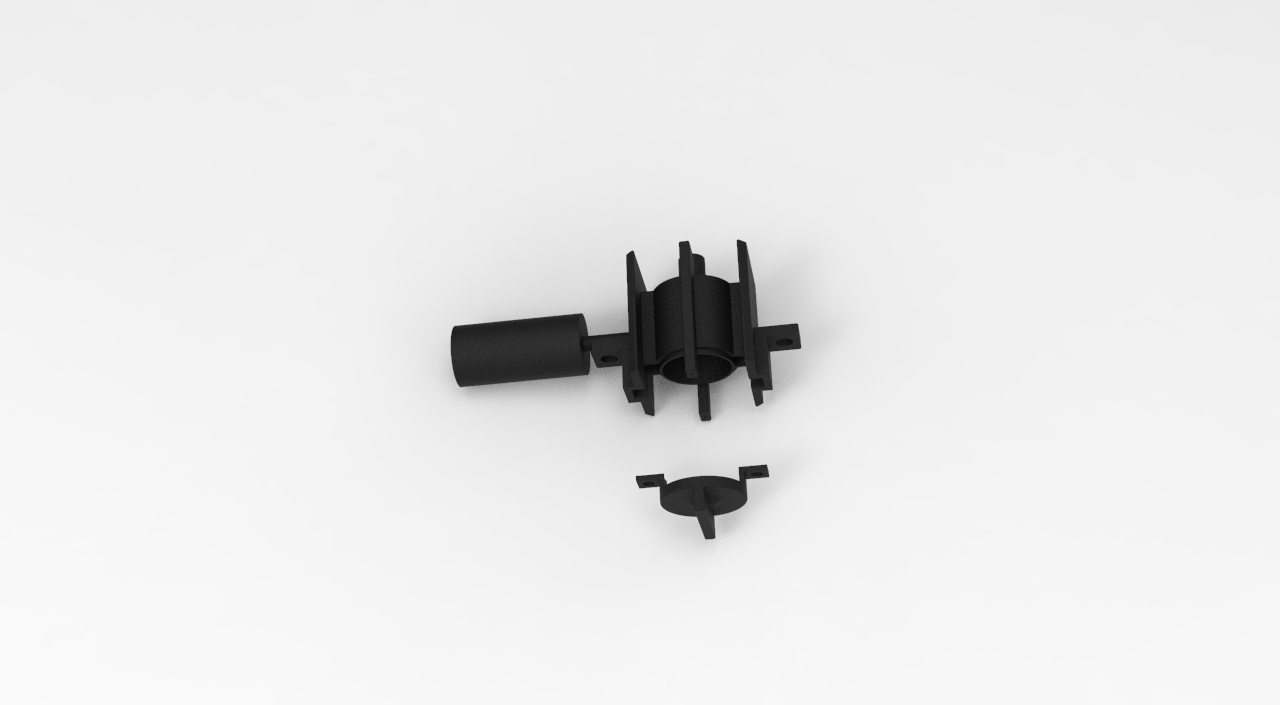

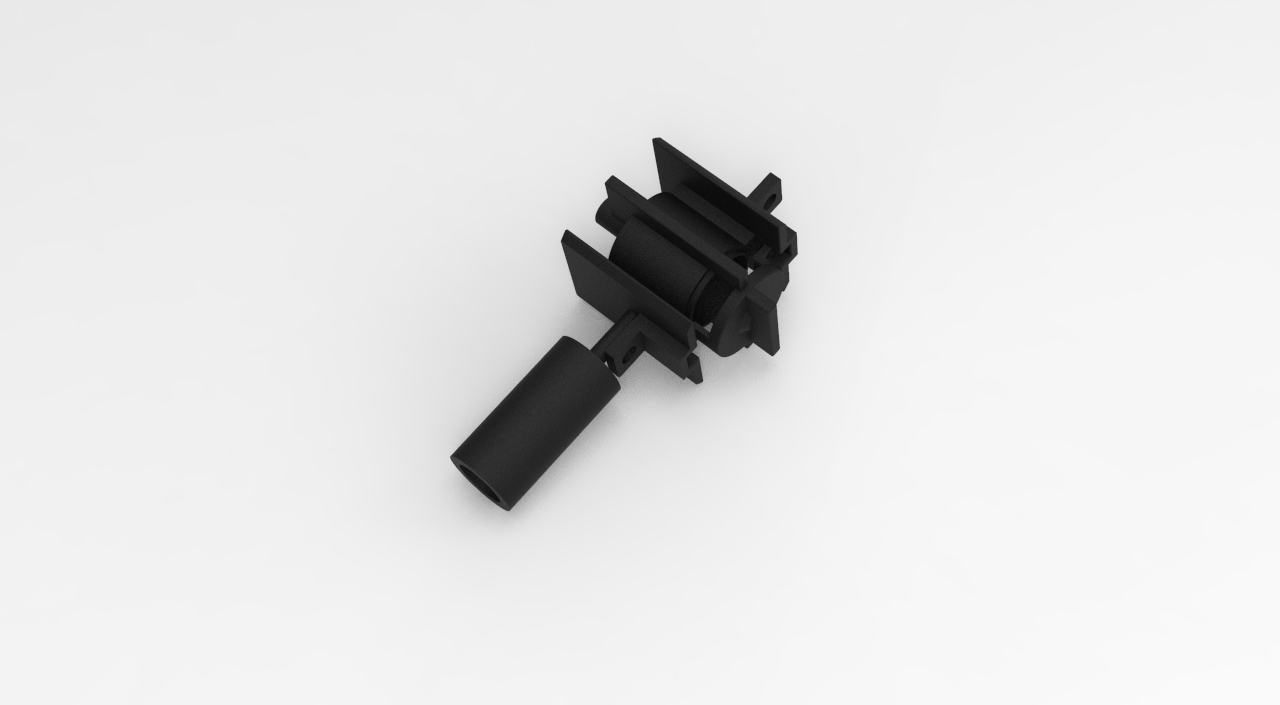

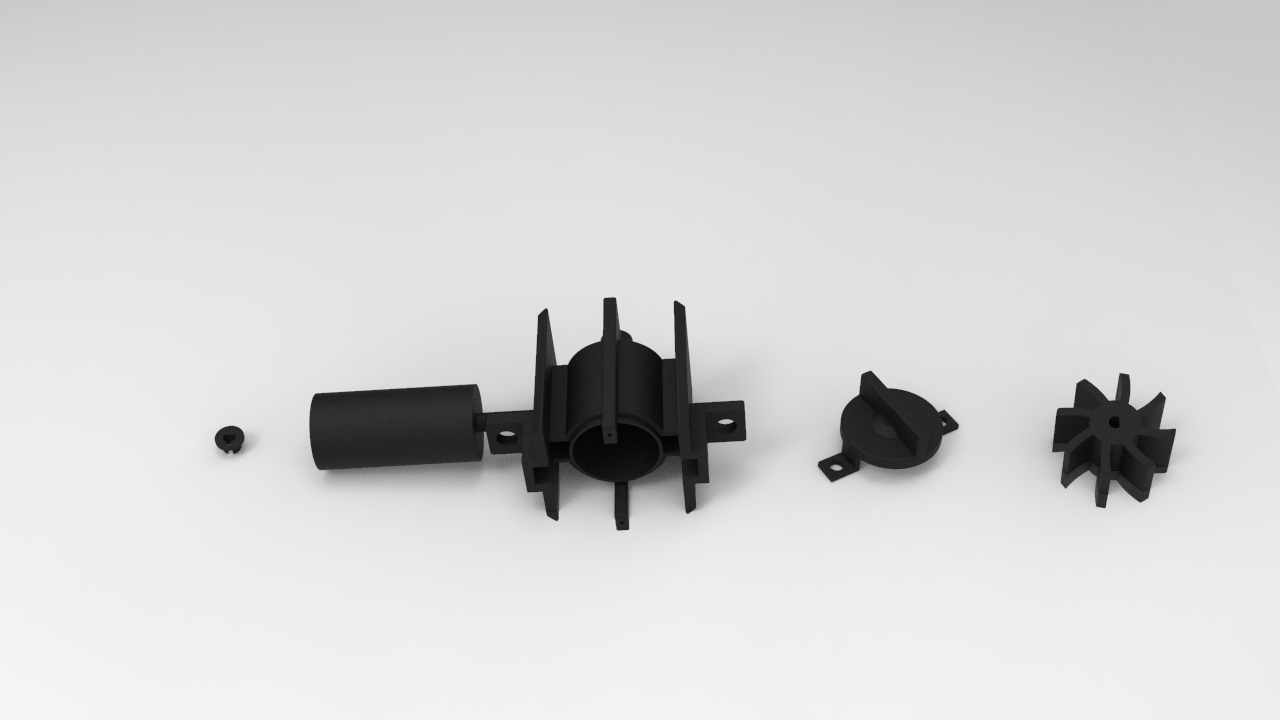

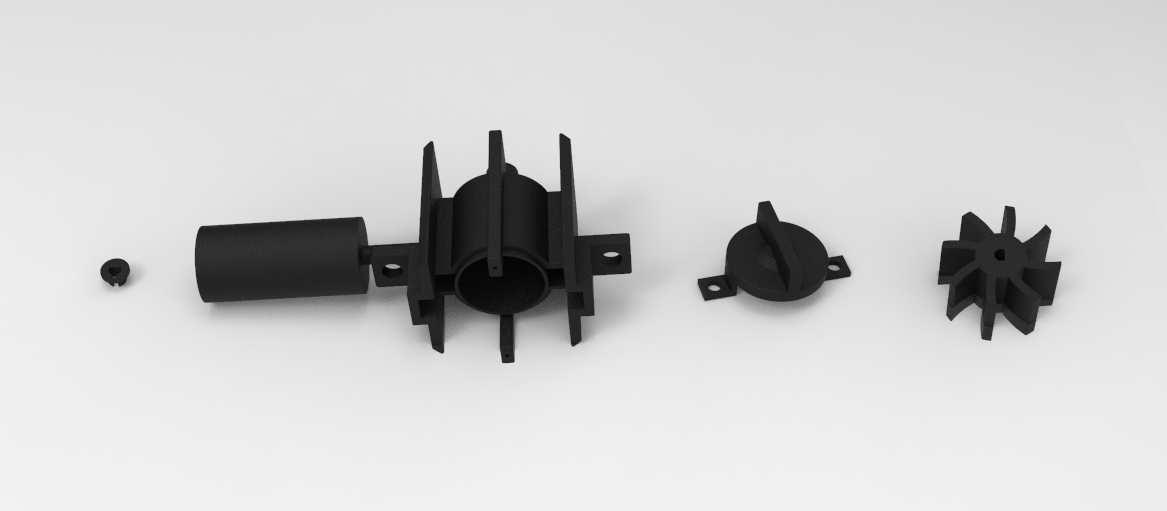

제품의 최종 형상입니다.

제품 최종 형상



마치며

완성된 출력물 4종은 워킹 목업으로서 보빈과 와인더 개발에 사용되었습니다.
워킹 목업을 통해 기능 테스트를 성공적으로 진행했습니다.

한양3D팩토리는 고객님의 의뢰 내용을 고려하여 적절한 3D프린팅 솔루션을 드리고 있습니다.
홈페이지 우측 상단이나 아래 배너에서   제작문의   버튼을 누르시면, 빠른 문의가 가능합니다.
