모듈 하우징

작성자 관리자 날짜 2023-08-17 16:44:47 조회수 279

기계 / 산업
♦ 용  도 : PCB 하우징 및 배터리 홀더
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : PCB 기반 조립구조 설계 및 제조

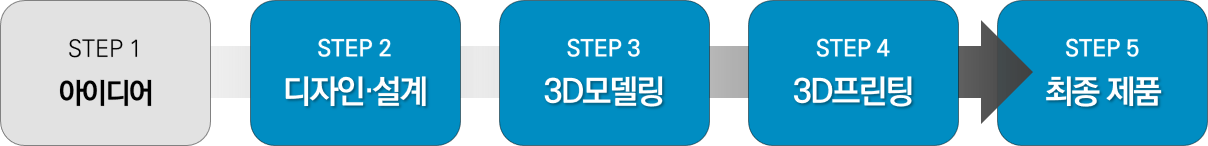

♦ 프로세스

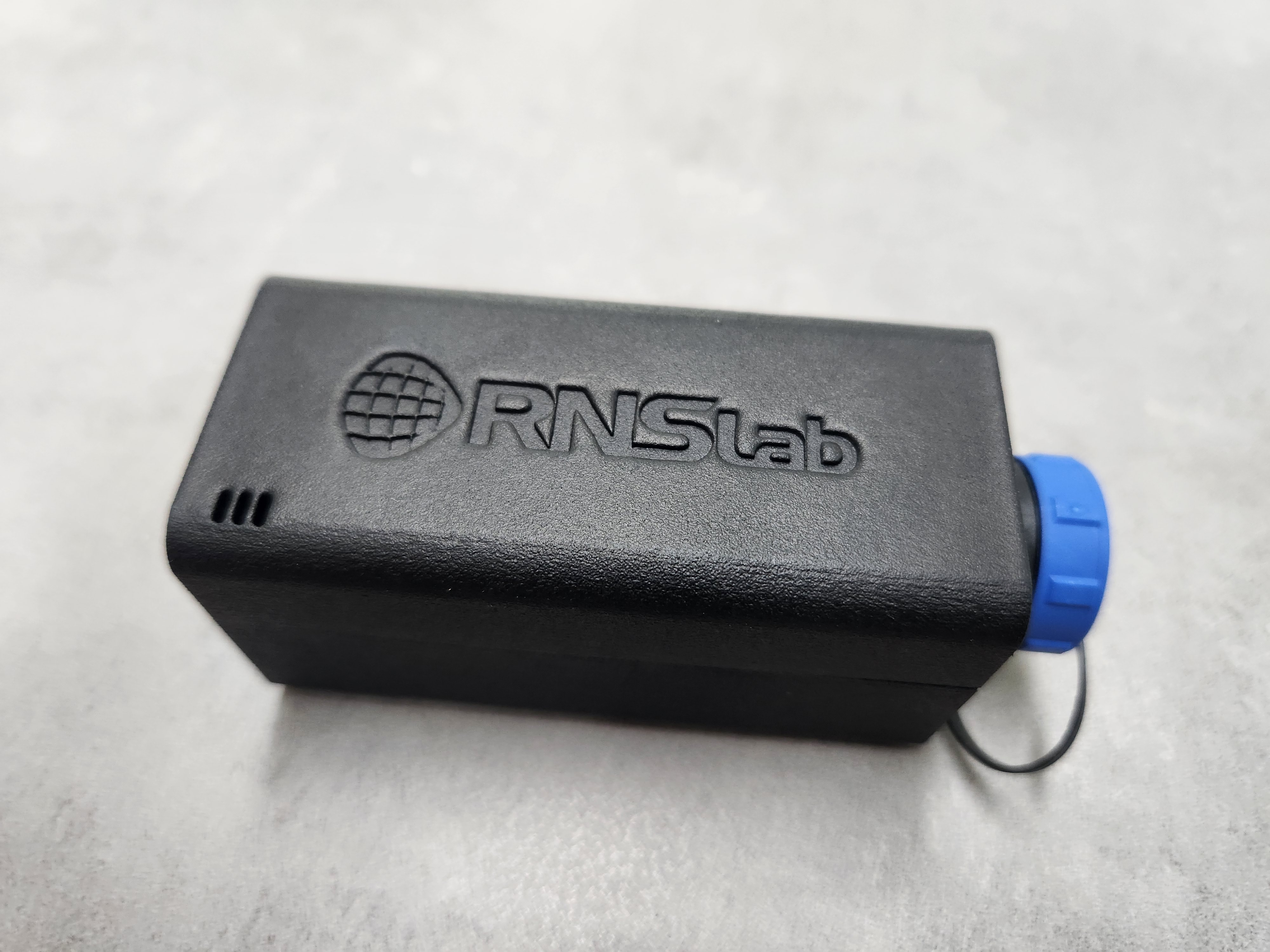

최종 제품




모듈 하우징은 PCB 하우징과 배터리 홀더가 일체형으로 구성되어 있습니다.
스냅핏 방식의 결속 구조로 설계되어 있어 간편한 사용이 특징입니다.



제품 설명

이번 의뢰 제품은 PCB와 배터리를 안전하게 보호하면서도 쉽게 접근할 수 있게 설계되었습니다.

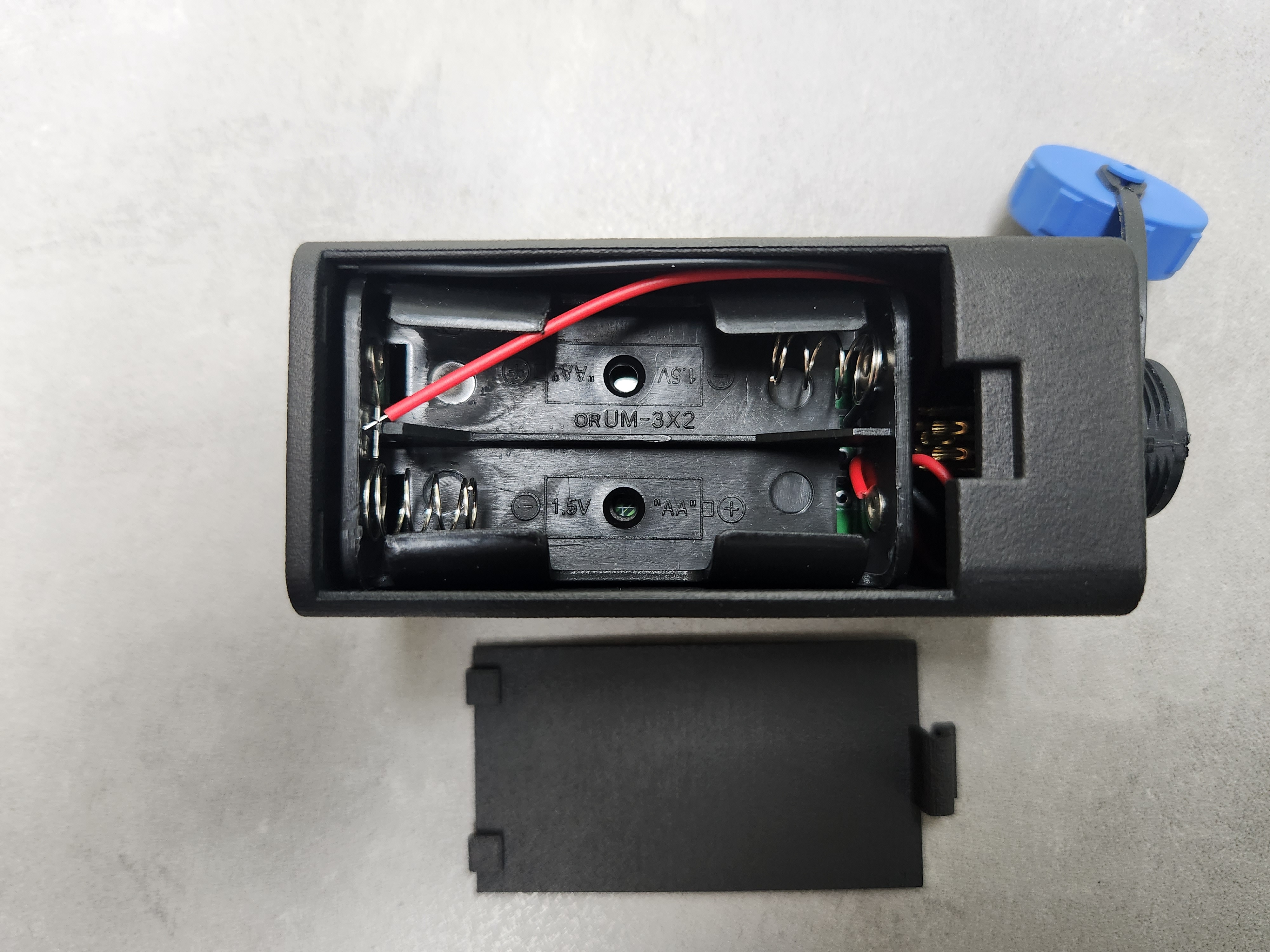

스냅핏 형식의 배터리 홀더, 하우징 상부와 하부 결합 방식을 통해 사용자의 편의를 최우선으로 생각하였습니다.



제작 과정

1) 3D모델링




제공받은 PCB 도면을 바탕으로 하우징 설계 치수를 결정했으며,

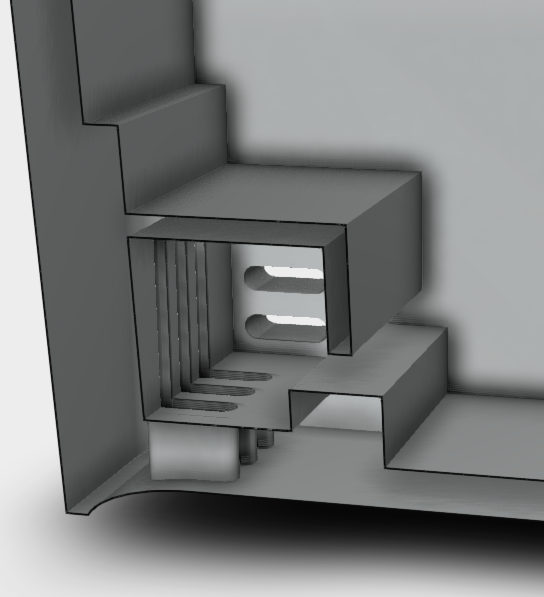

특히 중간의 삽입 구조를 정확하게 맞추기 위해 세심한 주의를 기울였습니다.

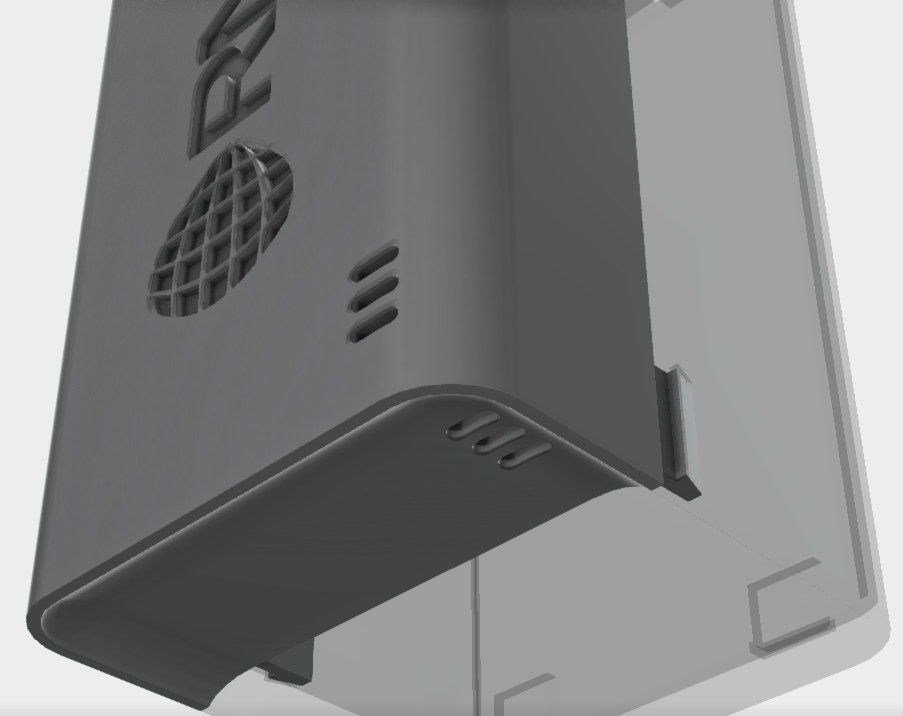

방수 커넥터가 추가로 결합되며, 발열 이슈에 대비하여 별도의 통풍 홀을 추가했습니다.

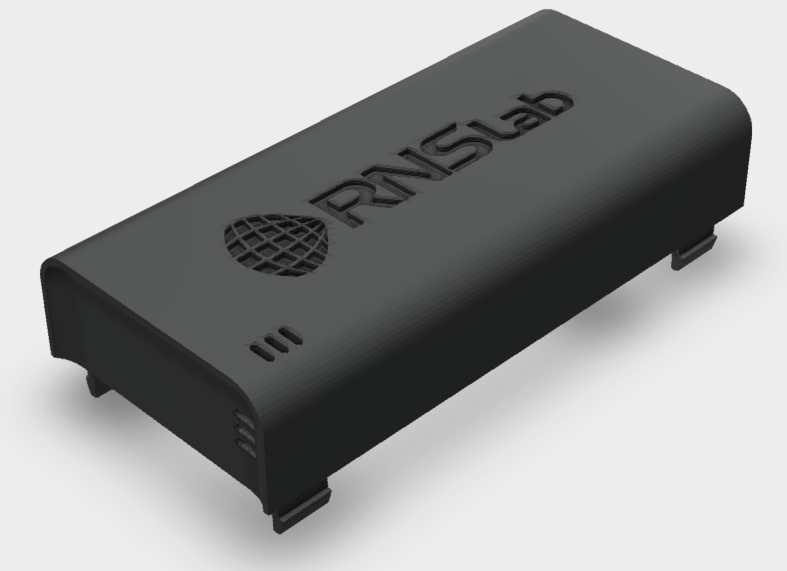

회사 로고는 음각으로 제품에 표시되었으며, 배터리 홀더와의 결합이 가능합니다.
의뢰 제품의 설계는 공간을 최대한 효율적으로 사용하면서,

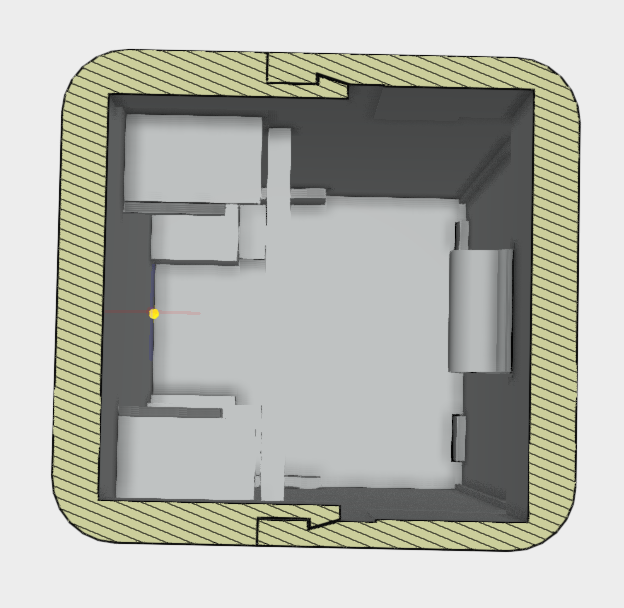

배터리 홀더, 하우징의 상부와 하부는 스냅핏 형식으로 결합이 가능합니다.



2) 3D 프린팅 및 조립

본 제품은 내구성이 좋은 PA12 소재를 사용하여 제작되었습니다.
PA12는 내열성·내구성이 뛰어나고 정밀한 출력이 가능하여,
킹 목업이나 조립이 필요한 시제품에 주로 사용되는 소재입니다.

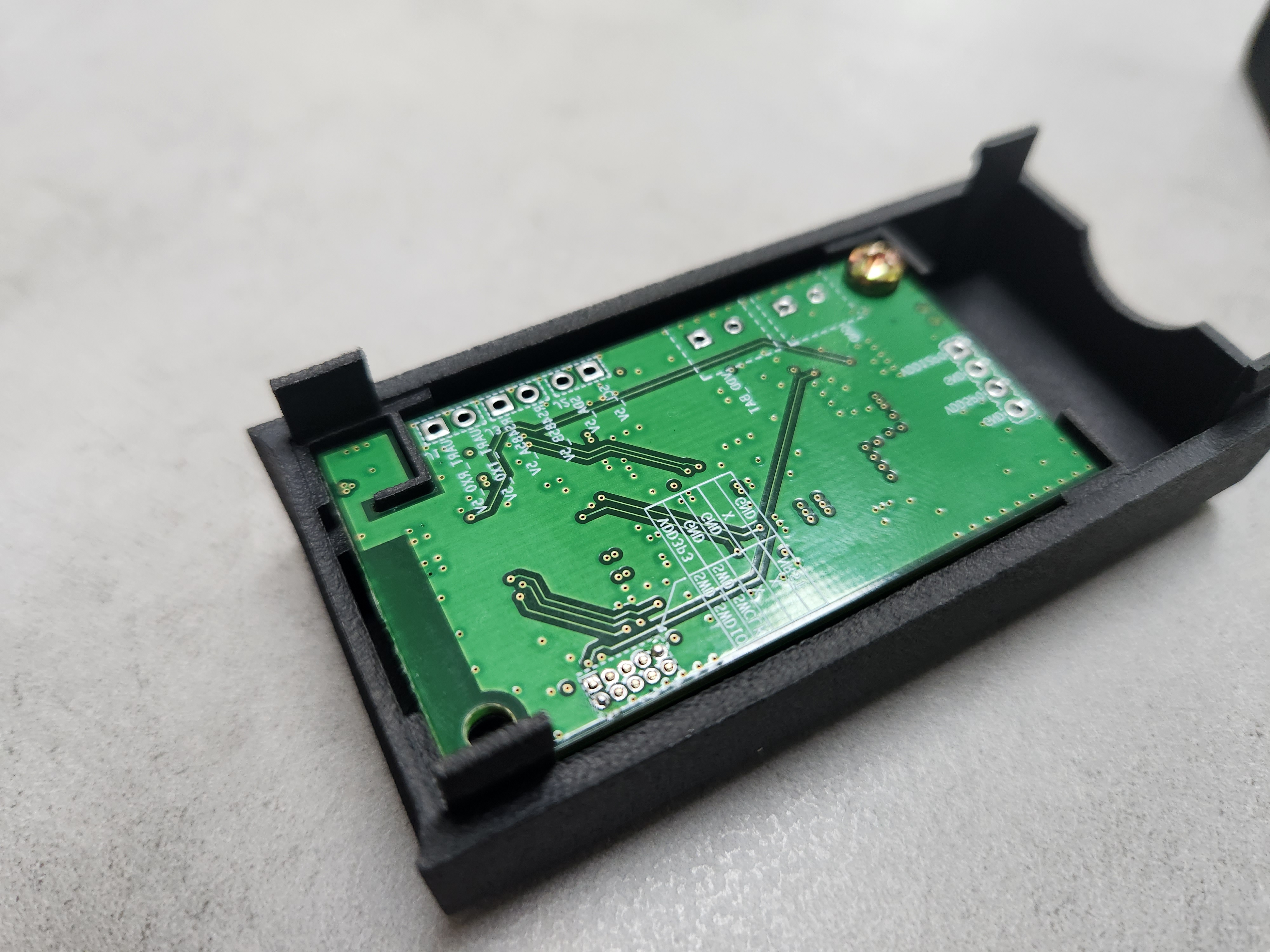

부품 구성은 하우징 상판과 하판으로 이루어져 있습니다.




3) 소재 및 부품 구성




시제품 제작 : 모델링을 바탕으로 제작된 시제품입니다. 이를 통해 제품의 기능과 디자인을 검증하였습니다.



마치며,

이번 의뢰 제품인 모듈 하우징은 PCB 및 배터리의 안정성과 사용자의 편의를 위해 섬세하게 제작되었습니다.

한양3D팩토리는 의뢰 내용을 고려하여 최적의 솔루션을 제공하고 있습니다.
제작 문의는 홈페이지 우측 상단의 제작 문의 버튼을 통해 가능합니다.
