베어링 리테이너

작성자 관리자 날짜 2023-08-18 13:04:24 조회수 221

기계 / 산업
♦ 용  도 : 기존 장치 고정 부품
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 기존 부품과의 조립성

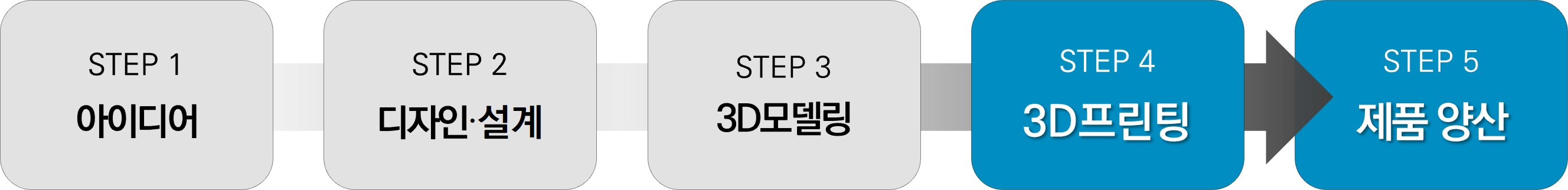

♦ 프로세스

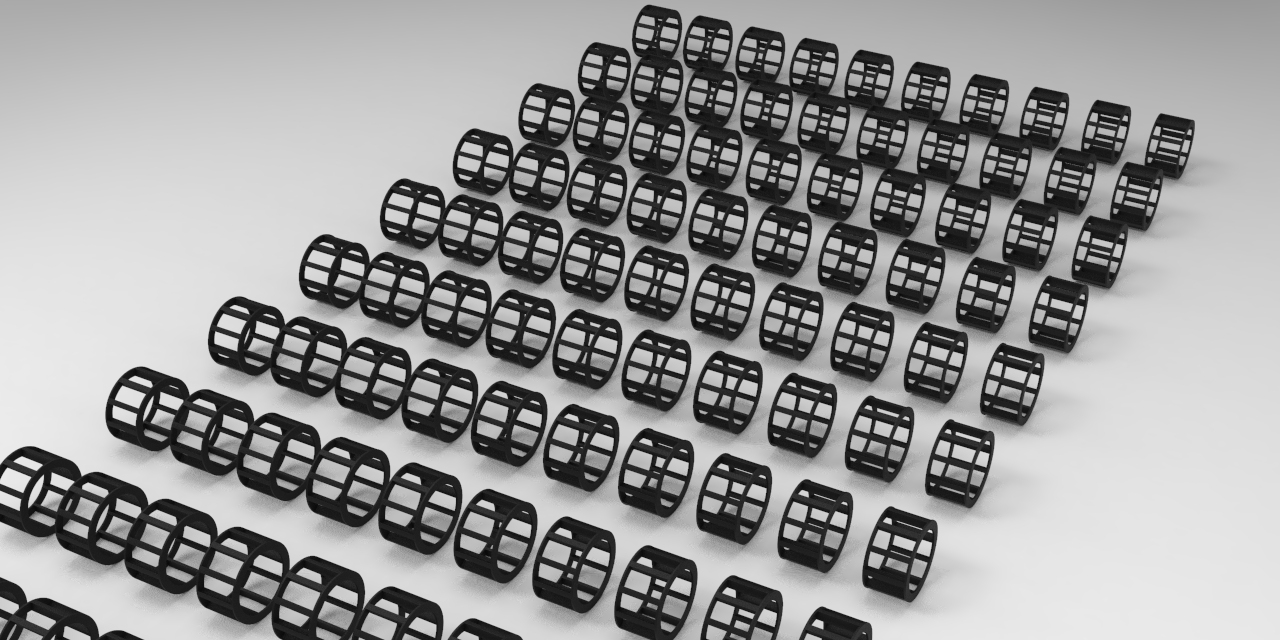

최종 제품


이번 의뢰 제품은 베어링 리테이너 입니다. 기계나 장비의 부품을 고정하거나 위치를 유지하기 위한 목적입니다.
베어링에 삽입되어 외륜과 내륜 사이의 간격을 유지하고, 전동체(롤러)의 위치를 유지하는 역할을 합니다.



제작 과정

1) 3D모델링

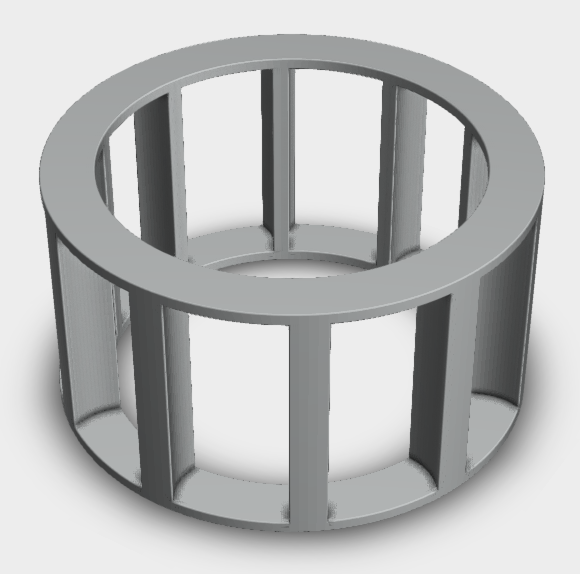

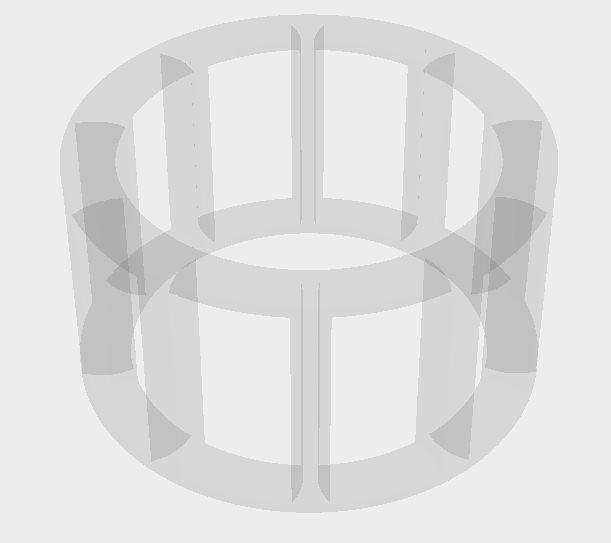

최종 모델링 형상


의뢰기업으로부터 리테이너 설계파일을 제공받아 목표 형상으로 변경시켰습니다.
리테이너에 삽입되는 롤러의 수를 늘려서 견딜 수 있는 하중을 늘려야 했습니다.
이를 위해 기둥 간격을 좁혀서 추가 공간을 마련하는 방식으로 설계했습니다.

롤러가 들어갈 수 있도록 공차 수정을 하며 테스트를 진행했고,
3D프린팅, 소량 양산이 가능하도록 각 치수를 고려하며 구조 설계를 진행했습니다.



2) 3D프린팅


완성된 제품 상세 사진


이번 사례의 경우 리테이너 제품 특성상 내구성이 좋은 단단한 소재가 필요했습니다.
이러한 특성을 반영할 수 있도록 SLS 방식으로 PA12 소재를 사용했습니다.
PA12는 ① 내열성·내구성 이 뛰어나고, ② 정밀한 출력이 가능하여
워킹 목업이나 조립이 필요한 시제품에 주로 사용되는 소재입니다.

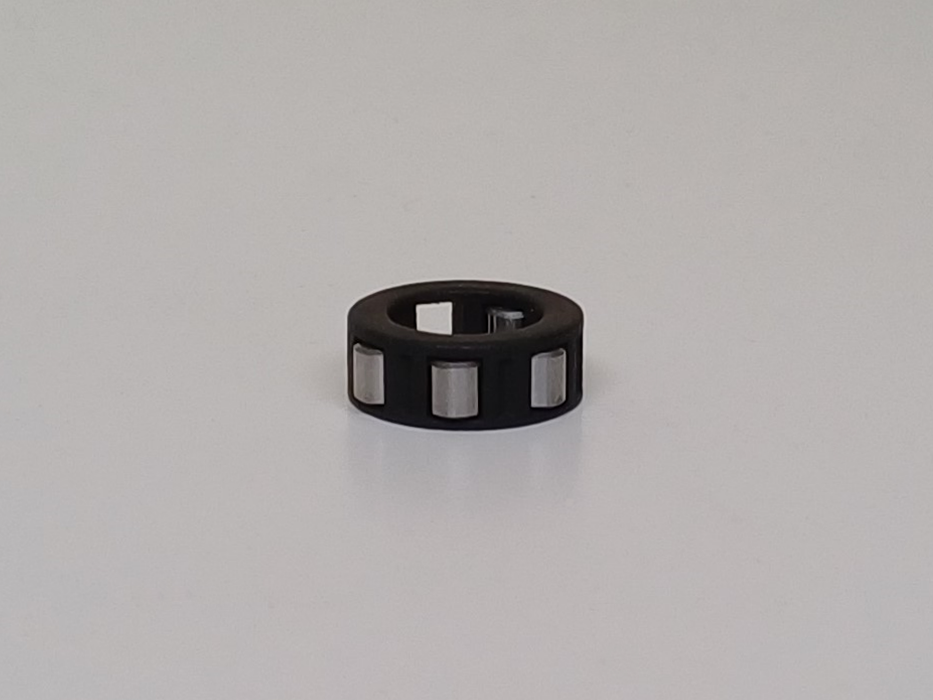

최종 제품



완성된 리테이너 모습입니다. 롤러 결속 테스트 또한 PA12의 탄성에 알맞게 결속되었습니다.
바리에이션 포함 총 3종에 대해 100개 단위로 생산하여 800여개를 납품하였습니다.


마치며

이와 같이 정밀함을 요구하는 리테이너도 3D프린팅을 통해 쉽고 빠르게 제작할 수 있었습니다.
한양3D팩토리는 경험을 바탕으로 전문적인 설계와 3D프린팅 솔루션을 제공하고 있습니다.

제품의 형태와 용도에 가장 적합한 소재 선택을 통해 제품의 퀄리티를 향상시킬 수 있습니다.
