LP부품 - 톤암

작성자 관리자 날짜 2023-08-23 16:11:46 조회수 246

전기 / 전자
♦ 용  도 : 제품개발 테스트 목업
♦ 제조방식 : 역설계(3D스캔), 3D프린팅(SLS), PA12
♦ 중점사항 : 실물과 동일한 출력물 제작

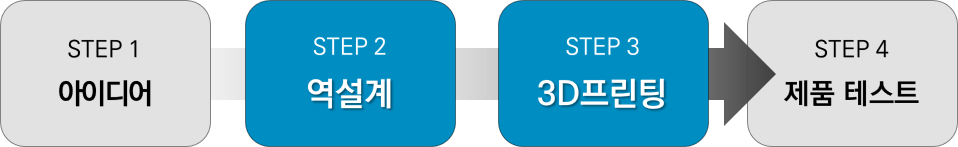

♦ 프로세스




최종 제품

의뢰제품 2종 톤암(*출처: Shad0wfall)



이번에 의뢰받은 제품은 톤암이며,

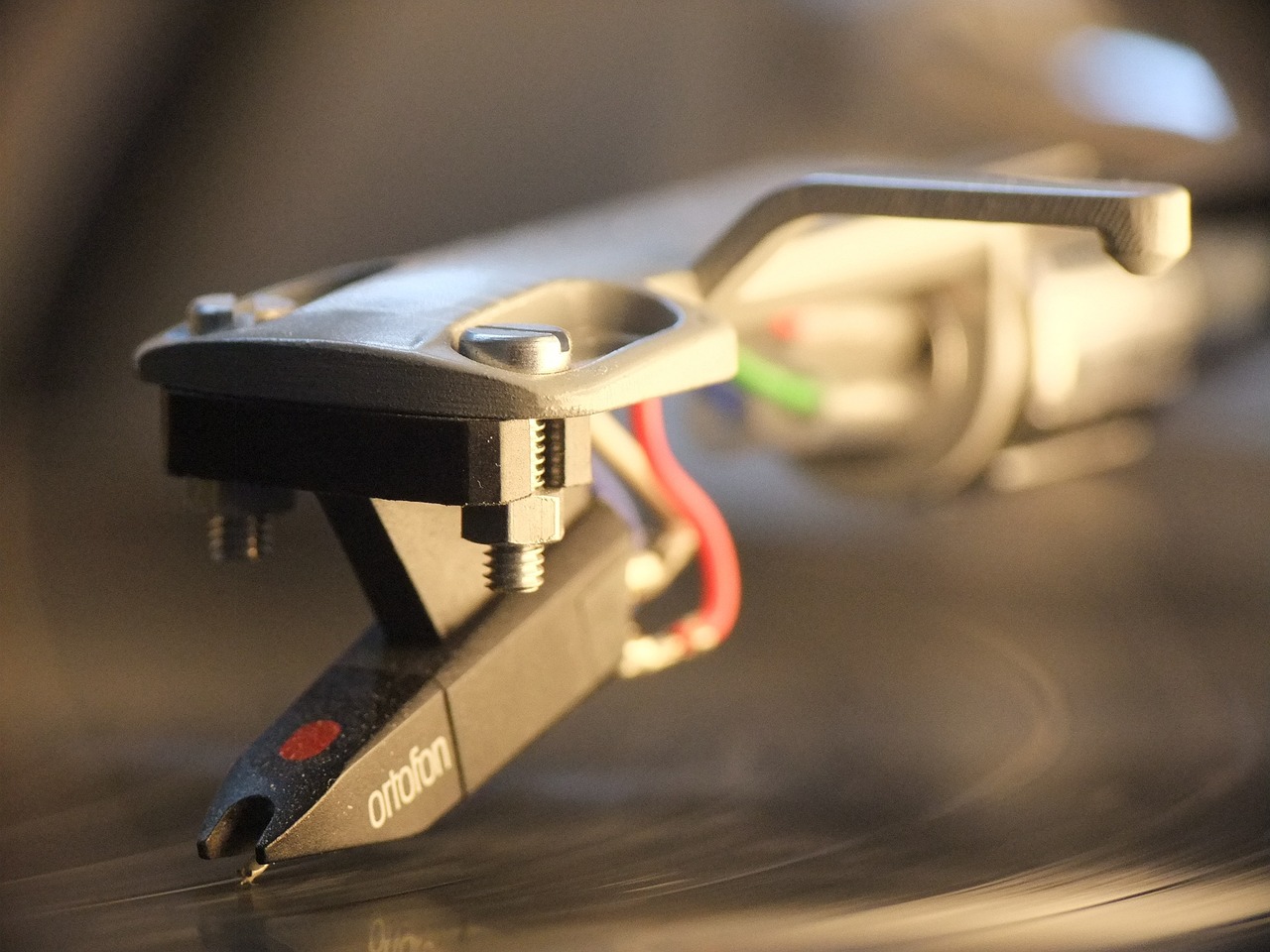

톤암은 턴테이블에서 레코드의 트랙을 따라가면서 음악을 재생하는 역할을 합니다.

제공받은 제품을 문의 내용에 맞게 수정하여 제작하는 의뢰였습니다.
저희는 역설계 방법을 활용하여 기존 제품을 새로운 모습으로 재생산하는 과정을 보여드리려 합니다.



역설계

기존 제품의 구성 요소와 작동 원리를 분석하여 해당 제품의 설계 정보를 재생산하는 과정입니다.
기존 도면이나 3D 데이터가 없는 상황에서 활용되며, 이를 통해 실물 제품만을 가지고도 제품 개발을 이뤄낼 수 있습니다.



제작 과정

1) 대상물 확인


역설계 의뢰 제품


역설계 대상 제품을 분석하여 크기, 형태의 복잡성, 표면 특성 등을 고려해 치수 측정 방법을 결정합니다.



2) 역설계


① 3D 스캔


스캔을 위해 마커를 부착한 모습


제품의 형태와 치수를 정확하게 스캔하기 위해 3D 스캐너를 사용합니다.
스캐너로 얻은 3D 데이터를 기반으로 제품을 디지털화합니다.
부분적으로 스캔 되지 않은 부분은 직접 측정 도구를 활용하여 보완합니다.



② 3D 모델링

스캔한 데이터를 바탕으로 역설계 작업을 시작합니다.
앞서 말한 문의 내용에 맞게 수정하는 작업은 지금 단계에서 진행됩니다.

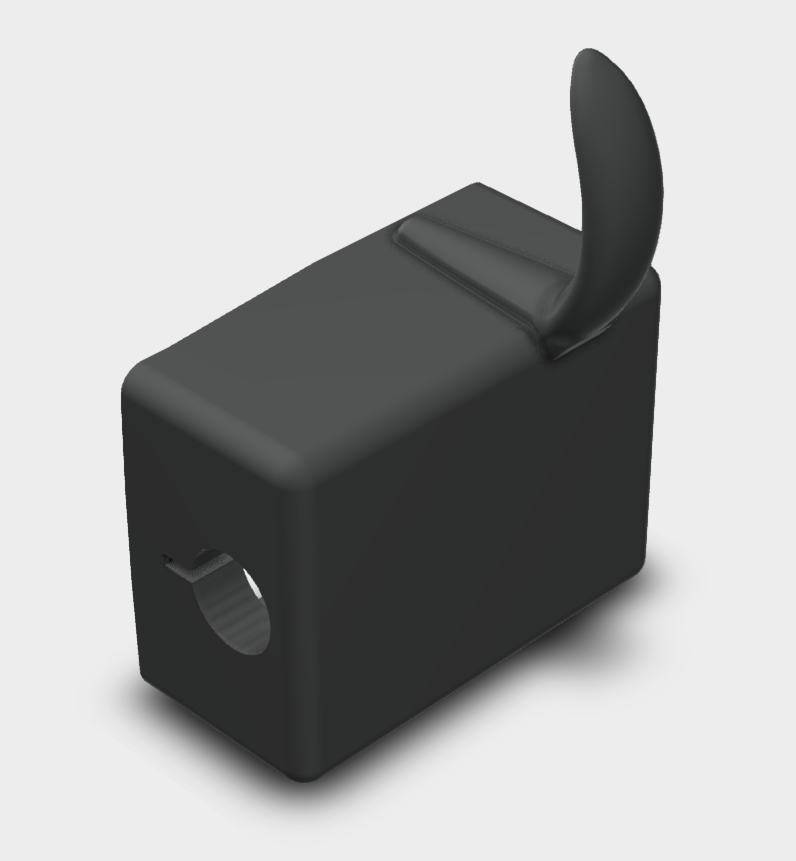

의뢰 제품의 기본적인 형태입니다.

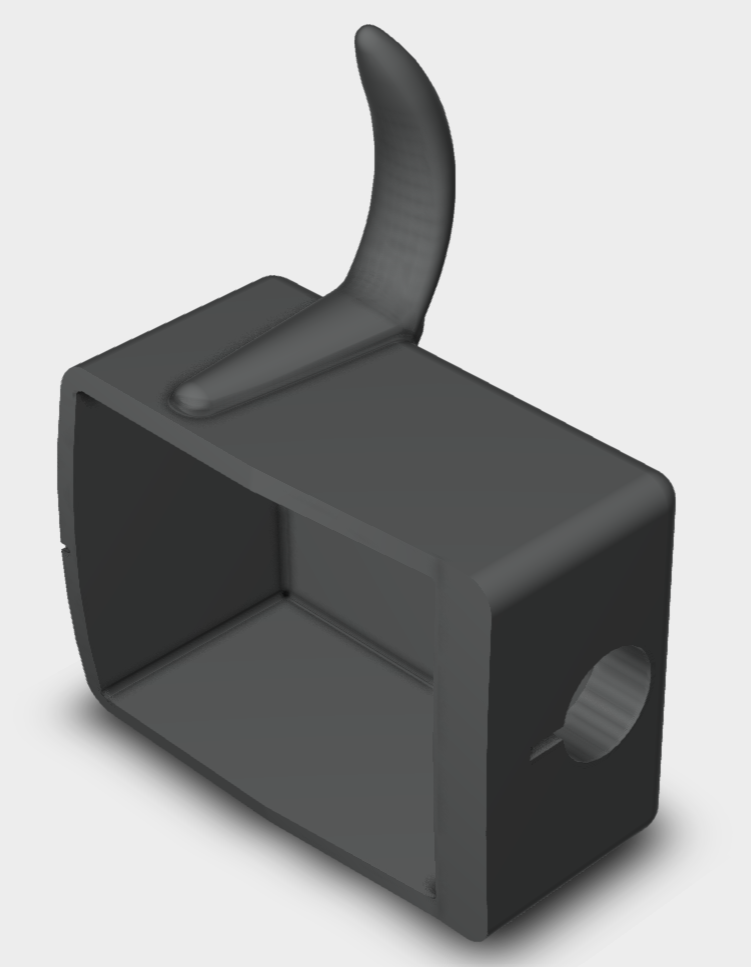

스캔 데이터를 기반으로 필요한 수정 작업을 수행하며, 고객이 원하는 치수에 맞게 조정합니다.
해당 제품의 경우 음향기기에 쓰이는 부품이기 때문에 높은 정밀성을 요구하여, 여러 번의 수정이 필요했습니다.
특히 직육면체에서 튀어나오는 손잡이나, 굴곡의 수정이 주요 의뢰 내용이기에 이 부분은 더욱 신경썼습니다.



3) 3D 프린팅

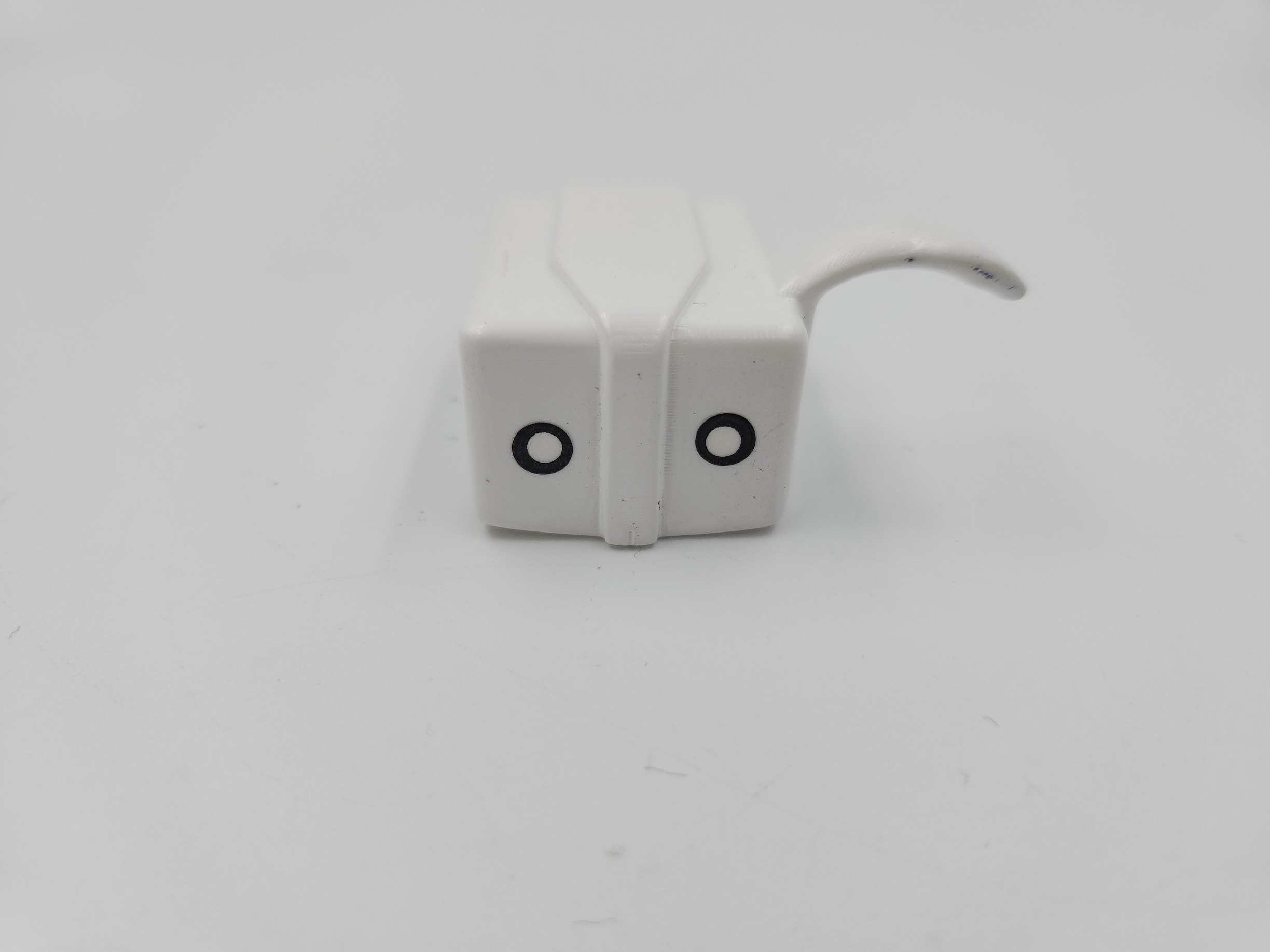

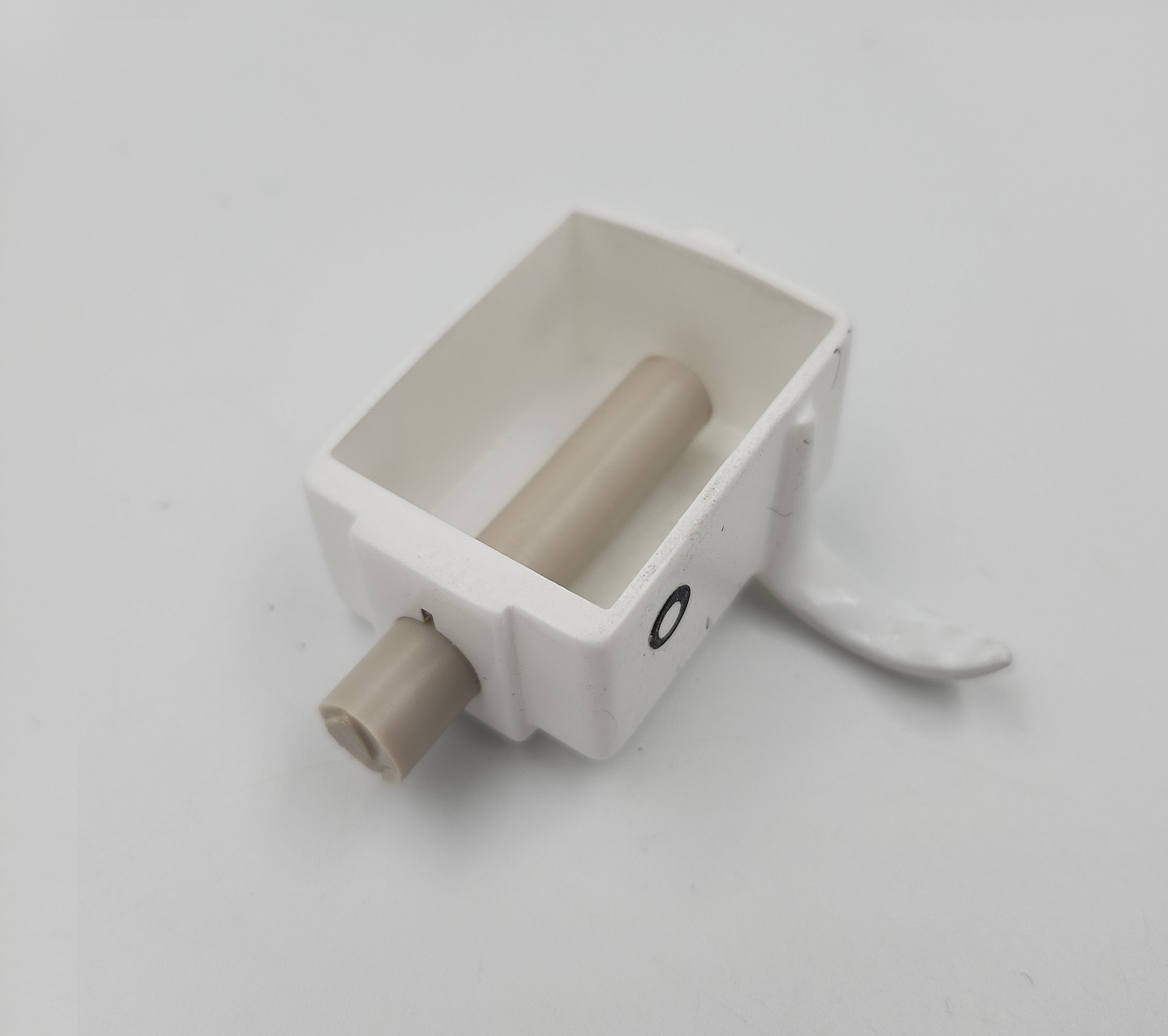

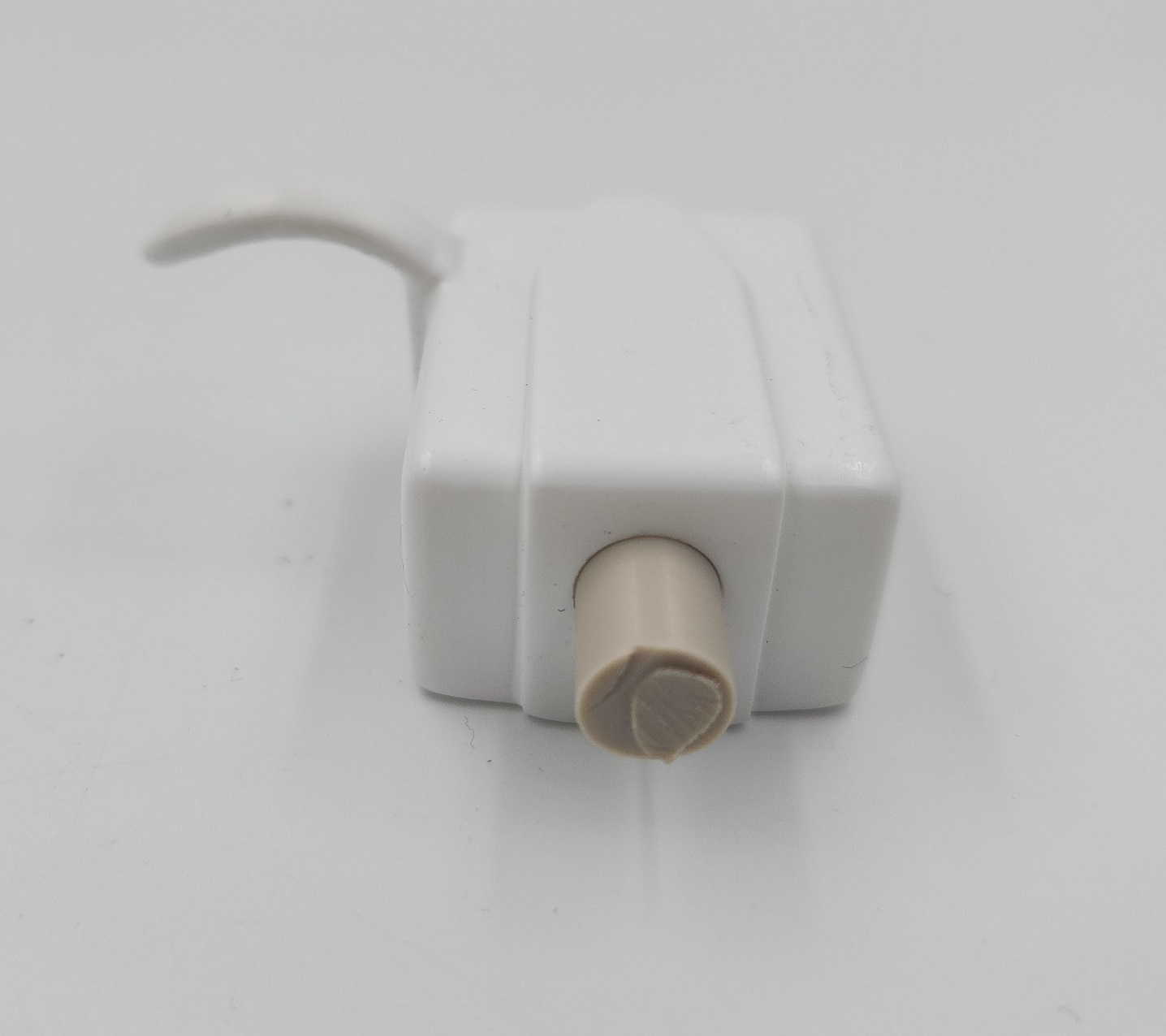

최종 제품 사진


수정된 3D 데이터를 3D 프린터를 통해 출력합니다.
이번 의뢰의 경우 두 가지 형태를 요구하였기에, 두 개 전부 프린팅하였습니다.
출력된 제품은 내구성이 좋은 PA12 소재를 사용하여 제작되었습니다.
PA12는 내열성과 내구성이 뛰어나며, 정밀한 출력이 가능하여 시제품에 주로 사용됩니다.


마치며

기존 제품의 도면이 없더라도, 역설계를 통해 원하는 변경 사항을 반영하며 제품을 제작할 수 있습니다.
저희 한양3D팩토리는 고객의 요구에 맞는 적절한 솔루션을 제공하고 있습니다.
홈페이지 우측 상단의   제작문의   버튼이나 하단 배너를 통해 문의하실 수 있습니다.
