LED 마스크 가이드

작성자 관리자 날짜 2024-03-25 14:00:05 조회수 93



의료 / 헬스케어
♦ 용  도 : 제품 디자인 검토를 위한 샘플
♦ 제조방식 : 3D프린팅(SLA), ABS-Like
♦ 중점사항 : 정교한 형상과 매끄러운 표면 마감


의료 / 헬스케어
♦ 용  도 : 제품 디자인 검토를 위한 샘플
♦ 제조방식 : 3D프린팅(SLA), ABS-Like
♦ 중점사항 : 정교한 형상과 매끄러운 표면 마감

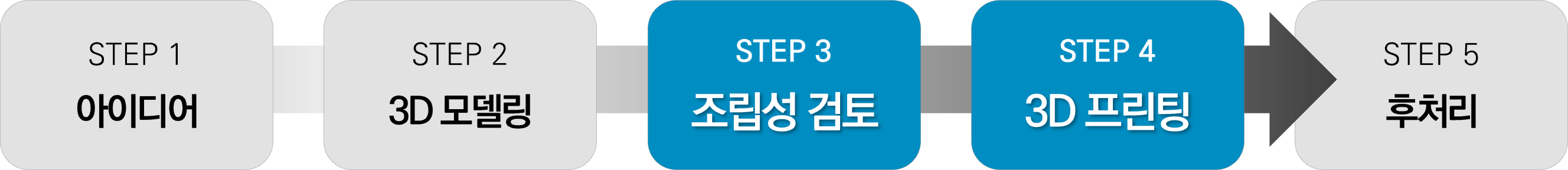

♦ 프로세스

제작 배경

최근 들어 개인 맞춤형 미용기기의 수요가 급증함에 따라, LED 마스크와 같은 혁신적인 제품들이 주목받고 있습니다.
이러한 기기들은 고객의 피부 상태와 미용 목적에 따라 특화된 치료 및 관리를 가능하게 합니다.

본 LED 마스크 목업의 제작은 이러한 시장 수요를 충족시킬 수 있는 새로운 디자인과 기능을 탐색하는 데에서 그 중요성이 큽니다.
특히, 첨단 기술을 활용한 이 목업은 기능적 효율성과 더불어 미적 감각을 모두 고려하여 설계되었습니다.

코스메틱 LED 마스크 (designed by Freepik)


미용기기 트렌드를 선도하는 미용목적의 LED 마스크 목업은 현대적인 미용 기술과 연계된 혁신적인 디자인을 보여줍니다.
이 목업은 기존의 미용기기 디자인을 한 단계 발전시킨 결과물로,
사용자 경험이 향상되었는지 또는 기술적으로 가능한 형태인지 확인하는 데에 중요한 역할을 합니다.

제품의 외관뿐만 아니라 사용 시의 편안함과 효율성까지 고려하여 제작되었습니다.
이번 결과물 제작 단계는 시장에 출시되기 전의 핵심적인 단계이며,
실제 사용 환경에서의 성능과 반응을 예측할 수 있는 중요한 기준점을 제공합니다.



제작 과정

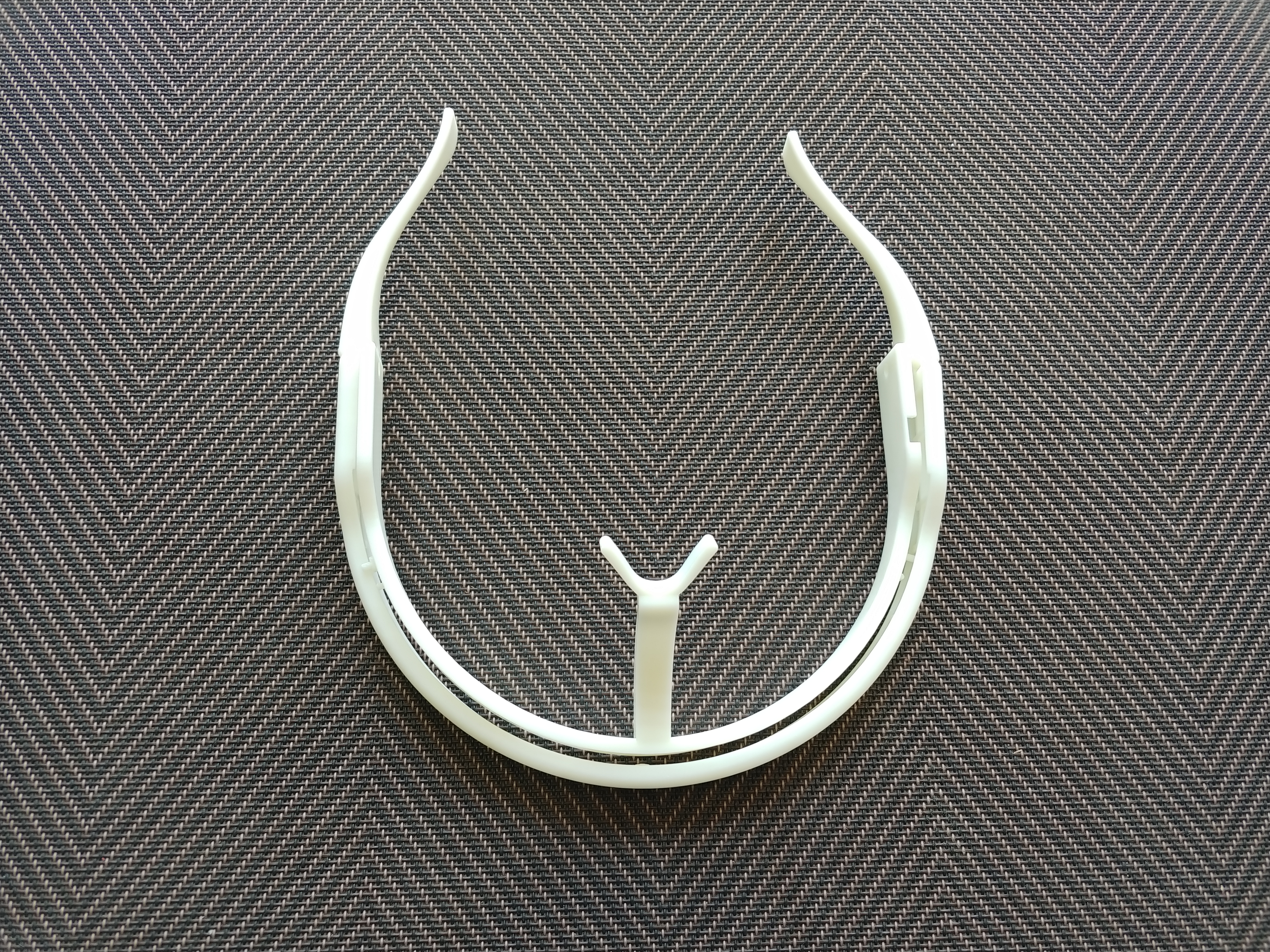

본 프로젝트는 LED 마스크 착용을 위한 전면부 플레이트 및 회로부 거치 프레임을 제작하는 것입니다.
이를 통해 실제 제품 개발 이전에 디자인의 효율성과 사용자 경험을 검토할 수 있습니다.

디자인 목업은 실제 제품과 유사한 형태와 질감을 재현함으로써,
제품 디자인의 실현 가능성을 검증하고, 사용자 경험을 예측합니다.

이러한 목업 결과물은 전시회 참여, 상품 카탈로그 촬영 등 다양한 목적에 활용될 수 있으며,
특히 제품의 시각적 매력을 강조하는 마케팅 자료로의 활용도가 뛰어납니다.

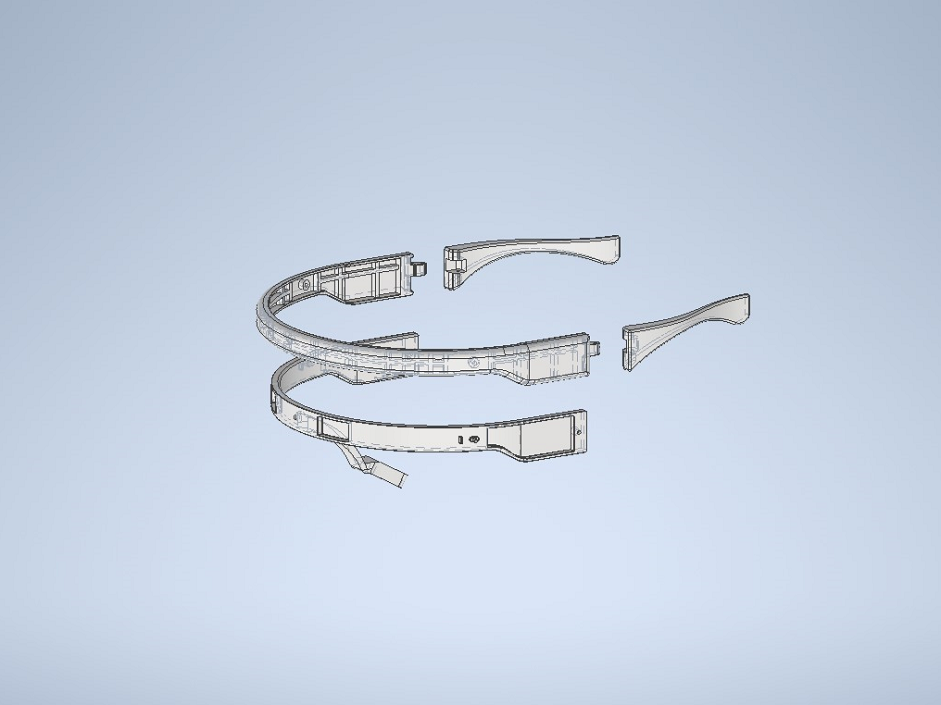

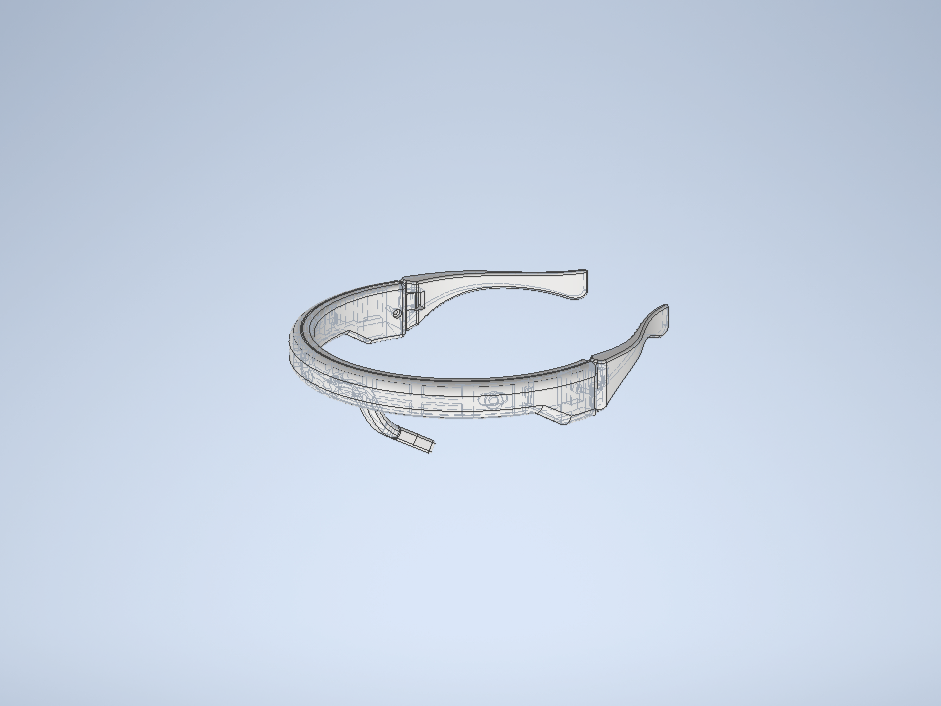

1) 모델 검토



3D모델링 유의사항(링크)을 면밀히 검토하여 겹치거나 뚫린 면이 없도록 하고,
구조적 안정성을 확보하기 위해 필요 강도를 구현할 구조와 공차를 설정합니다.

본 사례에서는 조립성을 고려하여 각 조립 부위별로 필요한 0~0.4mm의 공차를 적용하였고,
이러한 정밀한 조립성 검토를 통해 부품 간의 완벽한 결합을 달성하였습니다​​.

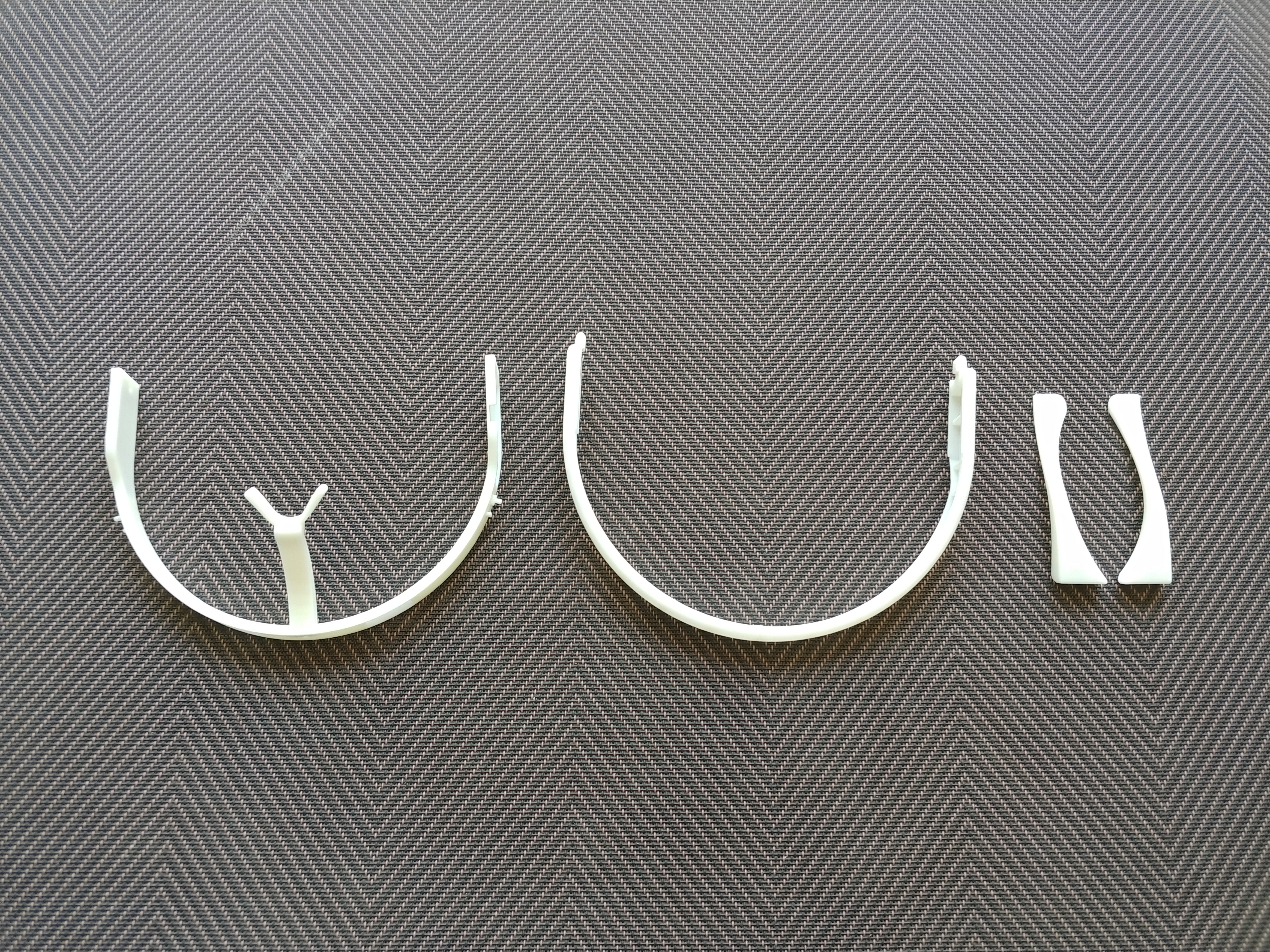

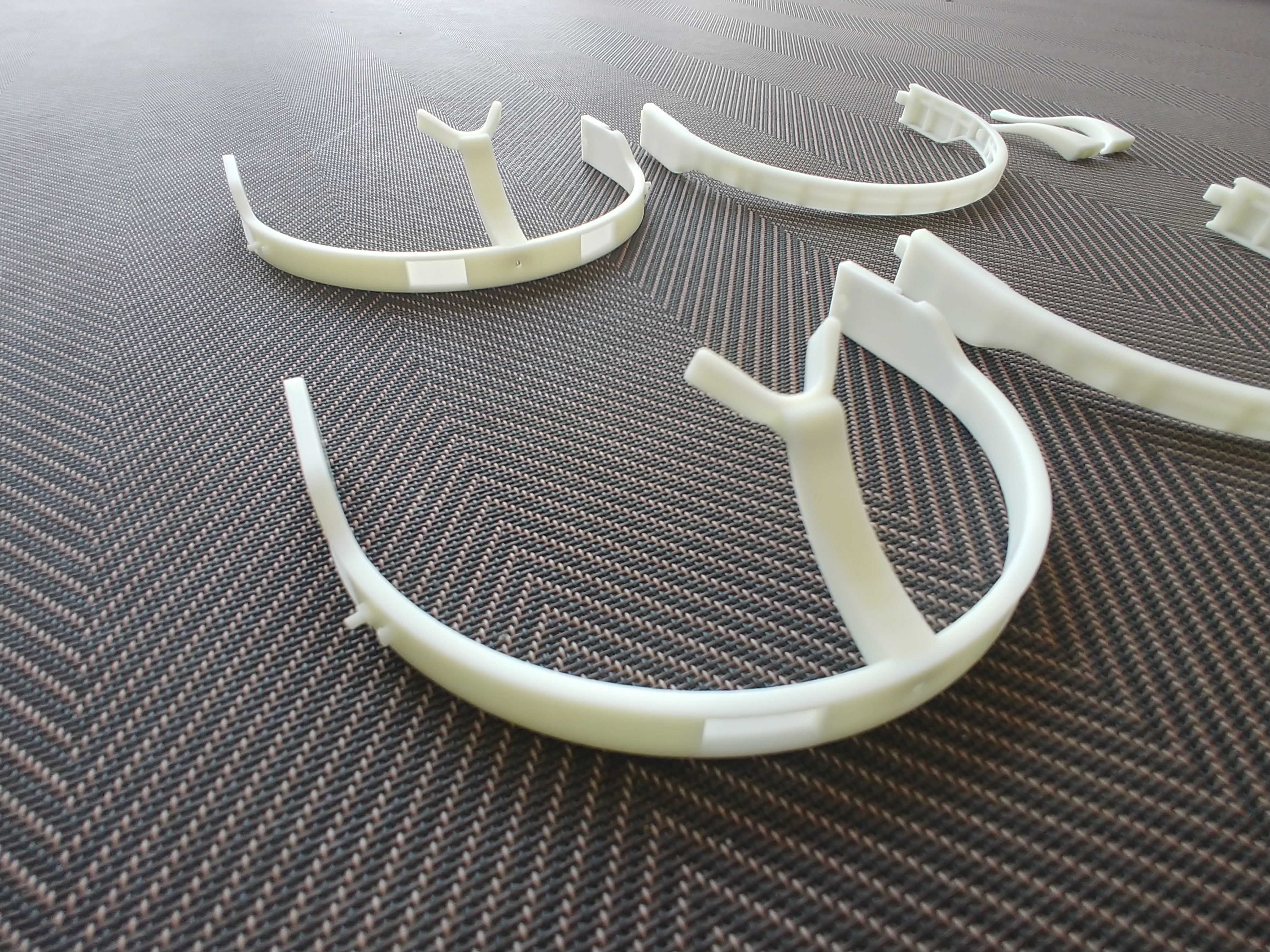

2) 3D프린팅



SLA 공법을 사용하여 ABS-Like 소재로 정밀한 출력을 수행하였습니다.
이 공법은 뛰어난 해상도와 표면 마감으로 복잡한 형상의 목업을 정교하게 제작할 수 있습니다.

SLA는 빛을 사용하여 액상 수지를 단단하게 하는 방식으로, 이를 통해 매우 매끄럽고 정밀한 제품 표면을 구현할 수 있습니다.
ABS-Like 소재는 세밀한 디테일을 재현할 수 있어 복잡한 디자인의 LED 마스크 목업 제작에 이상적입니다.

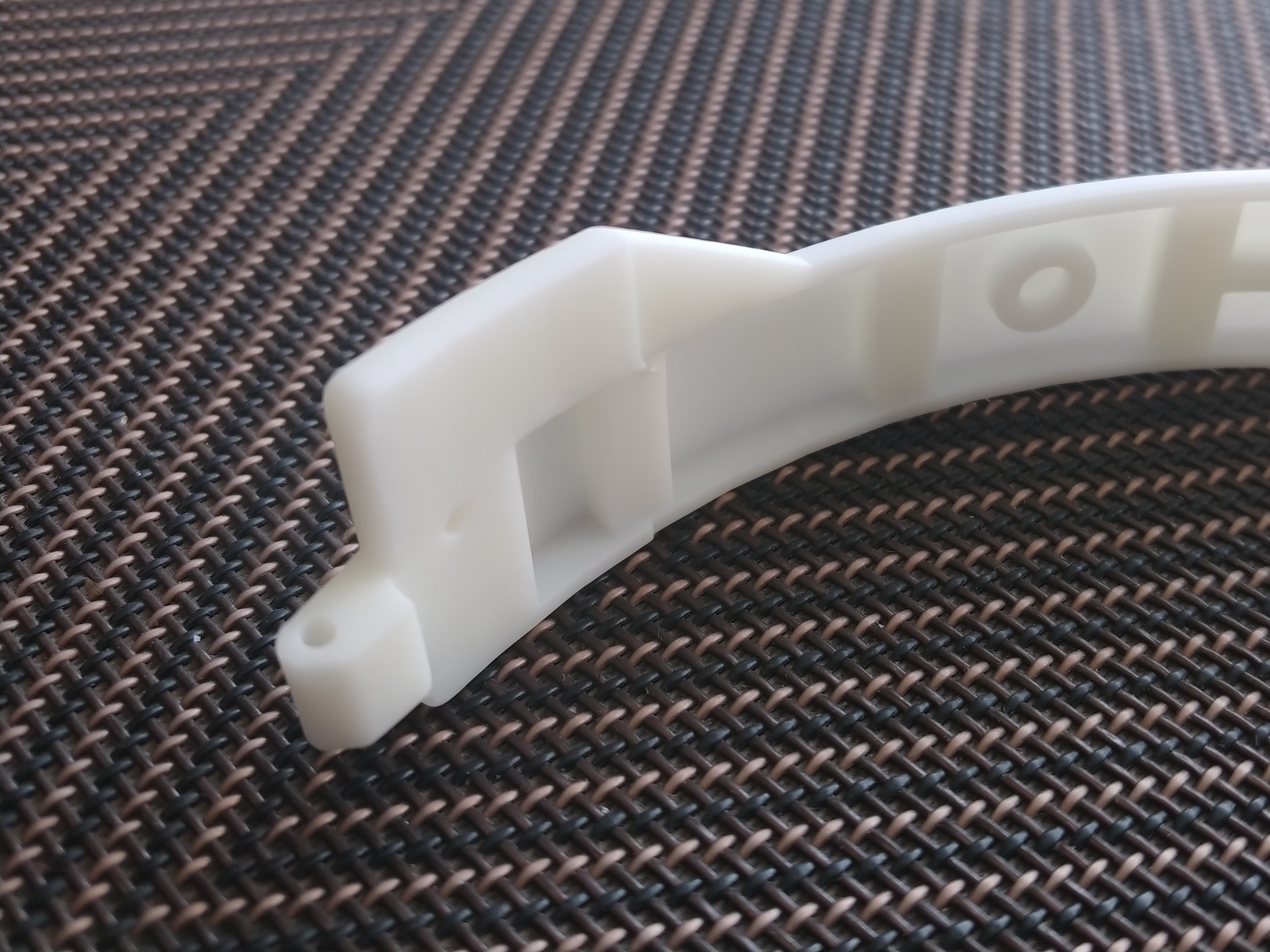

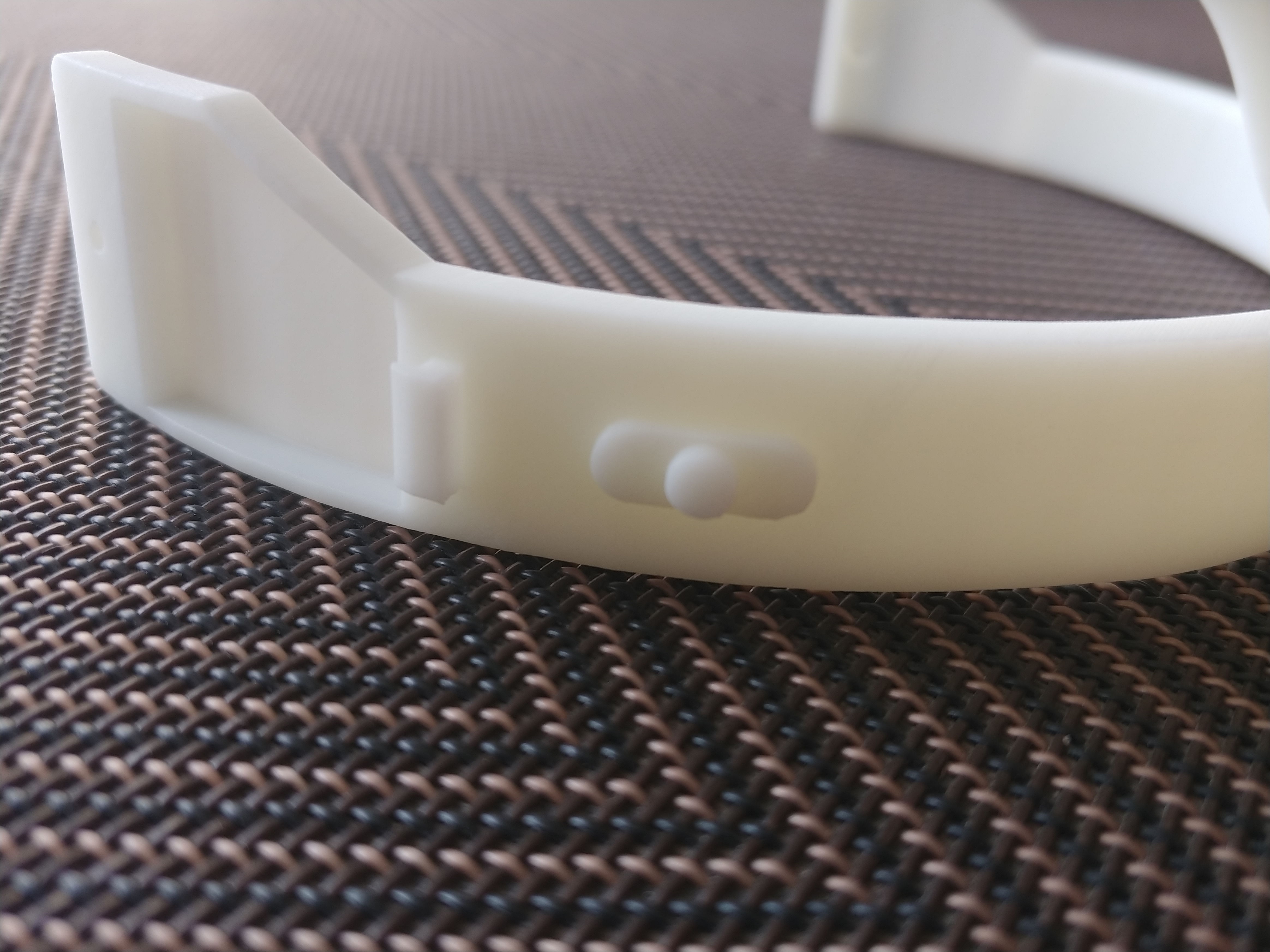

3) 후처리

이번 프로젝트에서는 표면 정도를 개선하기 위한 연마 과정을 포함하여 몇 가지 후처리 과정을 진행했습니다.
이 과정은 목업이 최종 제품과 동일한 표면과 외관을 가지도록 보장하기 위해 필수적입니다.
제품 결속 공차를 해치지 않도록 고려하며 표면 퀄리티를 개선합니다.




연마 외에도 도색이나 크롬도금 같은 다양한 후처리 기법들이 있는데,
이는 출력물의 최종 용도와 요구 사항에 따라 선택할 수 있습니다​​.



마치며

현대 미용기기 시장의 트렌드에 발맞춰 제작된 이 LED 마스크 목업은
SLA 공법과 ABS-Like 소재를 통해 미적, 기능적 측면에서 최상의 결과물을 도출해내는 데 성공했습니다.
이 목업은 개발 프로세스 동안 중요한 역할을 수행하며,
실제 제품에 가까운 경험을 제공함으로써 제품 디자인의 실현 가능성을 효과적으로 평가하고 검증하는 데 기여했습니다.



#디자인목업 #3D프린팅 #SLA프린팅 #시제품제작 #표면가공 #ABS-Like #제품개발 #조립성 검토 #헬스케어제품
